Lame circolariFreud
Famiglia Freud a 19 codici per il taglio a secco di tubi, profili e barre in acciaio su troncatrici, da 160 a 355 mm, con metallo duro TF30 e dente a doppio trapezio.
Applicazione
LU6A è l'unica famiglia del catalogo dedicata all'acciaio: taglia a freddo tubi, profili e barre di piccola sezione su troncatrici per il taglio a secco, senza mole abrasive e senza refrigerante. I 19 codici vanno da 160 a 355 mm, con spessori di taglio molto contenuti — da 2,0 a 2,6 mm — e dentature da 30 a 90 denti. Tutto è dimensionato per un regime basso: la tabella dei giri massimi parte da 3.200 giri/min sul 160 mm e scende a 1.400 sul 400 mm, un ordine di grandezza sotto una lama per legno di pari diametro. La geometria a doppio trapezio con angolo di taglio a 0° e metallo duro TF30 è quella tipica del taglio a freddo dei metalli ferrosi: il dente non penetra ma asporta un truciolo sottile e controllato.
Nota tecnica
Metallo duro TF30 con dentatura a doppio trapezio, angolo di taglio di 0° e smusso di 12°. La famiglia è prevista esclusivamente per troncatrici da taglio a secco: il catalogo indica tubi e profili in acciaio, e anche barre in acciaio di piccole dimensioni. Il regime va rispettato tassativamente secondo la tabella dei giri massimi per diametro riportata in questa scheda. Il catalogo raccomanda inoltre di assicurarsi che il materiale da lavorare sia adeguatamente bloccato durante il taglio. Sette codici hanno fori non interi, 15,88 mm o 25,4 mm, tipici delle troncatrici di produzione anglosassone. Unico schema di foratura raggruppato previsto: FT01.
Compatibilità visiva
01 Macchine compatibili

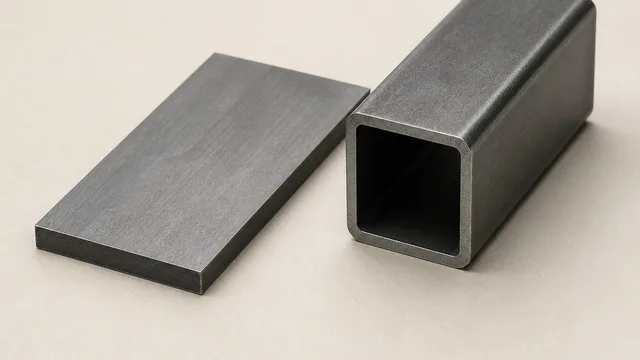

02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.

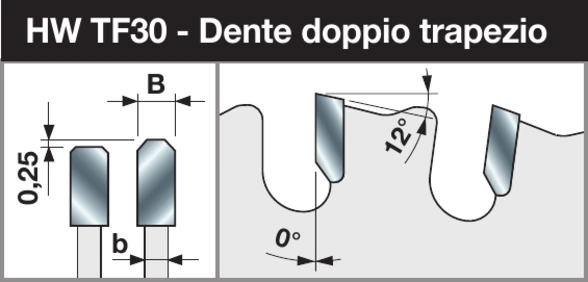

Metallo duro TF30, dentatura a doppio trapezio con angolo di taglio di 0° e smusso di 12°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Parametri operativi

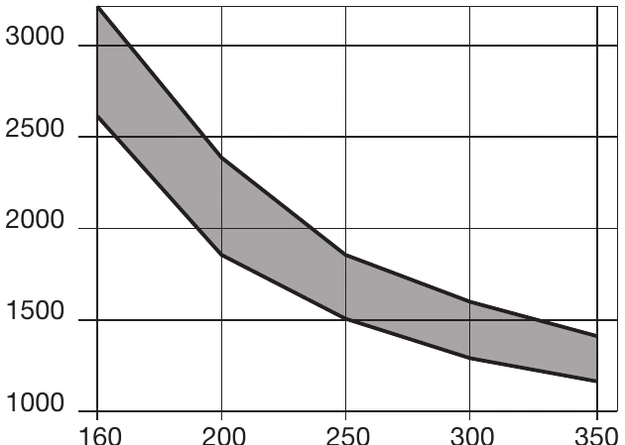

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU6A.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU6A0100 | 160 | 2 | 1,6 | 20 | 30 | — | F03FS05343 |
| LU6A0200 | 184 | 2 | 1,6 | 15,88 | 38 | — | F03FS05344 |
| LU6A0300 | 190 | 2 | 1,6 | 30 | 38 | — | F03FS05345 |
| LU6A0400 | 210 | 2 | 1,6 | 30 | 40 | — | F03FS05346 |
| LU6A0500 | 216 | 2 | 1,6 | 30 | 40 | — | F03FS05347 |
| LU6A0600 | 230 | 2 | 1,6 | 30 | 48 | FT01 | F03FS05348 |
| LU6A0700 | 230 | 2,4 | 2 | 25,40 | 44 | — | F03FS05349 |
| LU6A0800 | 250 | 2,4 | 2 | 30 | 48 | FT01 | F03FS05350 |
| LU6A0900 | 254 | 2,4 | 2 | 25,40 | 50 | — | F03FS05351 |
| LU6A1000 | 254 | 2,4 | 2 | 25,40 | 60 | — | F03FS05352 |
| LU6A1100 | 305 | 2,6 | 2,2 | 25,40 | 60 | — | F03FS05353 |
| LU6A1200 | 305 | 2,6 | 2,2 | 25,40 | 80 | — | F03FS05354 |
| LU6A1300 | 350 | 2,6 | 2,2 | 30 | 72 | FT01 | F03FS05355 |
| LU6A1400 | 350 | 2,6 | 2,2 | 30 | 90 | FT01 | F03FS05356 |
| LU6A1500 | 355 | 2,6 | 2,2 | 25,40 | 72 | — | F03FS05357 |
| LU6A1600 | 355 | 2,6 | 2,2 | 25,40 | 90 | — | F03FS05358 |
| LU6A1700 | 300 | 2,6 | 2,2 | 30 | 60 | FT01 | F03FS05359 |
| LU6A1800 | 300 | 2,6 | 2,2 | 30 | 80 | FT01 | F03FS05360 |
| LU6A1900 | 184 | 2 | 1,6 | 15,88 | 48 | — | F03FS06586 |
Prima della scelta
Una volta identificata LU6A, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio di metalli ferrosi.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica il taglio a secco di metalli ferrosi: tubi e profili in acciaio, e anche barre in acciaio di piccole dimensioni. È un taglio a freddo su troncatrice, non un taglio abrasivo a mola. Per LU6A, verificare la singola configurazione nella gamma di diametri 160–355 mm e dentature 30–90 denti.
Metalli ferrosi. Il catalogo la indica per tubi e profili in acciaio e per barre in acciaio di piccole dimensioni; spessore della parete e sezione del pezzo restano i parametri che determinano dentatura e avanzamento. Per LU6A, verificare la singola configurazione nella gamma di diametri 160–355 mm e dentature 30–90 denti.
Solo troncatrici per il taglio a secco, cioè macchine progettate per il taglio a freddo dell'acciaio. Prima del montaggio vanno verificati foro, flange e soprattutto il regime, che su queste lame è molto più basso di quello di una lama per legno. Per LU6A, verificare la singola configurazione nella gamma di diametri 160–355 mm e dentature 30–90 denti.
Metallo duro TF30, dentatura a doppio trapezio con angolo di taglio di 0° e smusso di 12°. Per LU6A, verificare la singola configurazione nella gamma di diametri 160–355 mm e dentature 30–90 denti.
La famiglia conta 19 codici, con diametri da 160 a 355 mm, fori da 15,88 a 30 mm e dentature da 30 a 90 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU6A, verificare la singola configurazione nella gamma di diametri 160–355 mm e dentature 30–90 denti.
Molto più in basso di una lama per legno: il catalogo riporta 3.200 giri/min sul 160 mm e scende fino a 1.400 giri/min sul 400 mm. La tabella dei giri massimi per diametro è riportata in questa pagina; superarla degrada rapidamente il tagliente e mette a rischio la lama. Per LU6A, verificare la singola configurazione nella gamma di diametri 160–355 mm e dentature 30–90 denti.
Il catalogo raccomanda esplicitamente di assicurarsi che il materiale da lavorare sia adeguatamente bloccato durante il taglio. Su acciaio le forze in gioco sono elevate e un profilo che si sposta può danneggiare i denti in metallo duro o proiettare il pezzo. Per LU6A, verificare la singola configurazione nella gamma di diametri 160–355 mm e dentature 30–90 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU6A il controllo specifico riguarda 19 configurazioni, diametri 160–355 mm, fori 15,88–30 mm, dentature 30–90 denti; le macchine associate sono Troncatrici per il taglio a secco.
