Lame circolariFreud
Famiglia Freud a 14 codici per sezionare pannelli bilaminati con lama incisore su squadratrici, da 200 a 350 mm, con due gruppi di angolo di taglio.
Applicazione
LU3D è la lama da squadratrice per il bilaminato lavorato in coppia con l'incisore. La dentatura piano-trapezio in metallo duro H00XA alterna denti piani e trapezoidali: il dente trapezoidale sgrossa, quello piano rifinisce il fondo del taglio. Le 14 configurazioni si dividono in due gruppi di angolo di taglio — 5° per le dentature più aperte (da Z64 a Z108) e 10° per quelle più fitte (da Z60 a Z108) — così da coprire sia la produttività sia la finitura sullo stesso diametro. Il catalogo la indica in particolare per pannelli rivestiti in melamminico, dove segnala ottima finitura e lunga durata del tagliente.
Nota tecnica

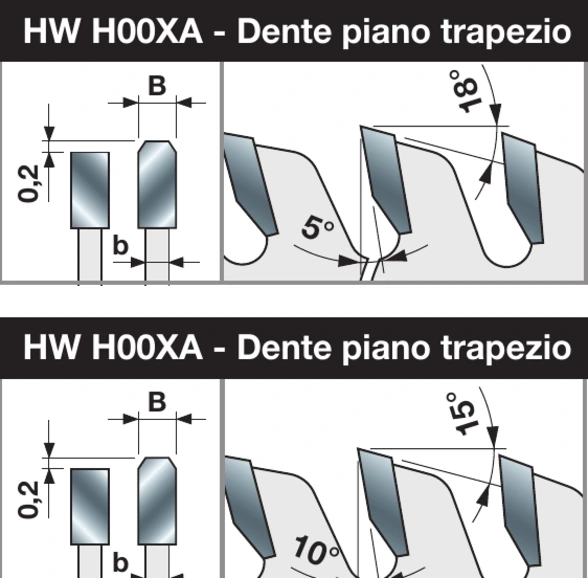

Metallo duro H00XA, dentatura piano-trapezio e angolo di taglio α di 5° oppure 10° secondo il codice, con i due gruppi documentati da schemi geometrici distinti. Corpo con intagli anti-vibrazione. La famiglia è pensata per lavorare insieme alla lama incisore: senza incisore, il bordo inferiore del pannello rivestito tende a scheggiare. Sono presenti schemi FT01 e FT02 e alcune forature specifiche come 2/11/85.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00XA, dentatura piano-trapezio e angolo di taglio α di 5° oppure 10° secondo il codice.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

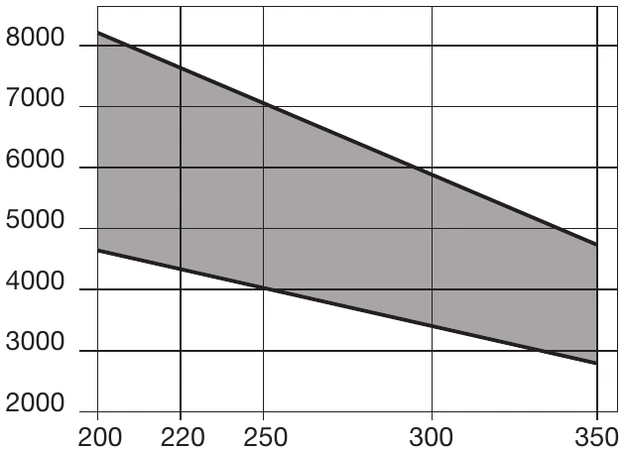

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU3D.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | α | Articolo |
|---|---|---|---|---|---|---|---|---|
| LU3D0100 | 200 | 3,2 | 2,2 | 30 | 64 | 2/7/42 | 5° | F03FS05081 |
| LU3D0200 | 220 | 3,2 | 2,2 | 30 | 64 | — | 5° | F03FS05083 |
| LU3D0400 | 250 | 3,2 | 2,2 | 30 | 80 | FT01 | 5° | F03FS05088 |
| LU3D0455 | 250 | 3,2 | 2,2 | 55 | 80 | — | 5° | F03FS09973 |
| LU3D0600 | 300 | 3,2 | 2,2 | 30 | 96 | FT01 | 5° | F03FS05093 |
| LU3D0700 | 300 | 3,2 | 2,2 | 35 | 96 | — | 5° | F03FS05096 |
| LU3D0900 | 350 | 3,5 | 2,5 | 30 | 108 | FT02 | 5° | F03FS05098 |
| LU3D1100 | 250 | 3,2 | 2,2 | 30 | 60 | FT01 | 10° | F03FS05100 |
| LU3D1160 | 250 | 3,2 | 2,2 | 60 | 60 | 2/11/85 | 10° | F03FS09974 |
| LU3D1300 | 300 | 3,2 | 2,2 | 30 | 84 | FT01 | 10° | F03FS05101 |
| LU3D1500 | 300 | 3,2 | 2,2 | 30 | 96 | FT01 | 10° | F03FS05104 |
| LU3D1700 | 350 | 3,5 | 2,5 | 30 | 108 | FT02 | 10° | F03FS05105 |
| LU3D2000 | 350 | 3,5 | 2,5 | 30 | 72 | FT02 | 10° | F03FS05108 |
| LU3D2100 | 300 | 3,2 | 2,2 | 30 | 72 | FT01 | 10° | F03FS05810 |
Prima della scelta
Una volta identificata LU3D, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Sezionatura pannelli.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica sezionatura pannelli. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU3D il controllo specifico riguarda 14 configurazioni, diametri 200–350 mm, fori 30–60 mm, dentature 60–108 denti; le macchine associate sono Squadratrici.
Il catalogo indica: Truciolare, Truciolare laminato, MDF, MDF laminato. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per la famiglia LU3D il controllo specifico riguarda 14 configurazioni, diametri 200–350 mm, fori 30–60 mm, dentature 60–108 denti; le macchine associate sono Squadratrici.
La famiglia è prevista per Squadratrici. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU3D il controllo specifico riguarda 14 configurazioni, diametri 200–350 mm, fori 30–60 mm, dentature 60–108 denti; le macchine associate sono Squadratrici.
Metallo duro H00XA, dentatura piano-trapezio e angolo di taglio α di 5° oppure 10° secondo il codice. Per la famiglia LU3D il controllo specifico riguarda 14 configurazioni, diametri 200–350 mm, fori 30–60 mm, dentature 60–108 denti; le macchine associate sono Squadratrici.
La famiglia conta 14 codici, con diametri da 200 a 350 mm, fori da 30 a 60 mm e dentature da 60 a 108 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU3D, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 60–108 denti.
Sì. Il catalogo la descrive come lama per sezionare pannelli bilaminati usando la lama incisore, in particolare su rivestimenti melamminici. Se la macchina non ha il gruppo incisore, la famiglia di riferimento per lo stesso lavoro è la LU3A, che è progettata per farne a meno. Per LU3D, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 60–108 denti.
L'angolo di taglio più aperto, 10°, rende il taglio più aggressivo e adatto ad avanzamenti maggiori; quello a 5° lavora in modo più dolce e favorisce la finitura. Sul 300 mm sono disponibili entrambe le impostazioni, con dentature da Z72 a Z96, quindi la scelta si fa in base al ritmo di lavoro richiesto. Per LU3D, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 60–108 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU3D il controllo specifico riguarda 14 configurazioni, diametri 200–350 mm, fori 30–60 mm, dentature 60–108 denti; le macchine associate sono Squadratrici.
