Lame per il taglio traverso vena di pannelli di legno e composti

Il catalogo indica taglio traverso vena. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU2C il controllo specifico riguarda 25 configurazioni, diametri 150–600 mm, fori 20–40 mm, dentature 48–168 denti; le macchine associate sono Squadratrici, Seghe circolari portatili.

Il catalogo indica: Legno tenero, Legno duro, Truciolare, MDF laminato, Composti termoplastici. Densità, rivestimento e stato del bordo del pannello incidono sulla finitura quanto la scelta della lama. Per LU2C, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 48–168 denti.

La famiglia è prevista per Squadratrici e Seghe circolari portatili. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per LU2C, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 48–168 denti.

Si parte da diametro e foro imposti dalla macchina — la gamma copre Ø 150–600 mm e fori da 20 a 40 mm — poi si sceglie la dentatura, da 48 a 168 denti, in funzione della finitura richiesta. Il selettore dimensionale restringe l'elenco senza sostituire il controllo sulla macchina. Per LU2C, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 48–168 denti.

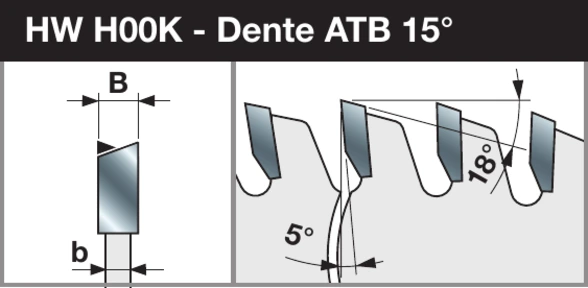

Metallo duro H00K, dentatura alternata ATB 15° e angolo di taglio positivo di 5°. Per la famiglia LU2C il controllo specifico riguarda 25 configurazioni, diametri 150–600 mm, fori 20–40 mm, dentature 48–168 denti; le macchine associate sono Squadratrici, Seghe circolari portatili.

NL è lo schema dei fori di trascinamento, scritto come numero di fori/diametro/interasse. FT01 raggruppa 2/7/42 + 2/9/46,4 + 2/10/60 e FT02 raggruppa 2/9/46,4 + 2/10/60: sono lame preforate con più schemi insieme, così da coprire flange diverse. Il trattino indica assenza di forature supplementari. Per la famiglia LU2C il controllo specifico riguarda 25 configurazioni, diametri 150–600 mm, fori 20–40 mm, dentature 48–168 denti; le macchine associate sono Squadratrici, Seghe circolari portatili.

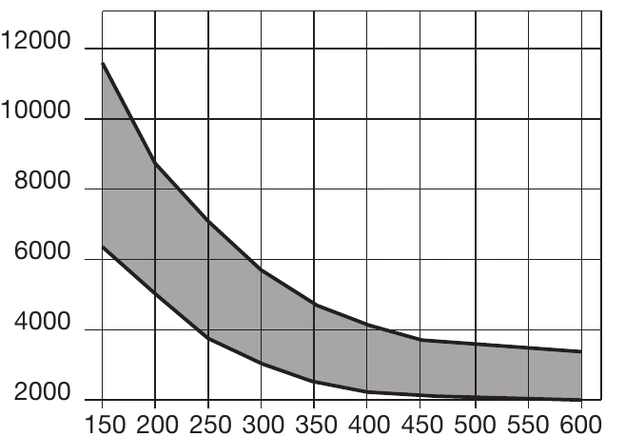

Il regime scende all'aumentare del diametro: la curva di famiglia parte da circa 6000–11500 giri/min sui 150 mm e scende verso 2000–3300 giri/min sui 600 mm. Il valore riportato sul corpo della lama e il limite della macchina restano vincolanti. Per la famiglia LU2C il controllo specifico riguarda 25 configurazioni, diametri 150–600 mm, fori 20–40 mm, dentature 48–168 denti; le macchine associate sono Squadratrici, Seghe circolari portatili.

Un angolo di taglio chiuso fa lavorare il dente più di raschiamento che di penetrazione. Sul traverso vena e sulle superfici laminate questo riduce la tendenza del rivestimento a sollevarsi sul bordo di uscita. In cambio la lama richiede un avanzamento più contenuto rispetto a una geometria a 15°. Per LU2C, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 48–168 denti.
