Lame incisore coniche

Il catalogo indica incisione pannelli. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LI25M il controllo specifico riguarda 93 configurazioni, diametri 80–340 mm, fori 16–80 mm, dentature 12–72 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali.

Il catalogo indica: Truciolare laminato, MDF laminato. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per la famiglia LI25M il controllo specifico riguarda 93 configurazioni, diametri 80–340 mm, fori 16–80 mm, dentature 12–72 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali.

La famiglia è prevista per Sezionatrici orizzontali e Squadratrici. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per LI25M, verificare la singola configurazione nella gamma di diametri 80–340 mm e dentature 12–72 denti.

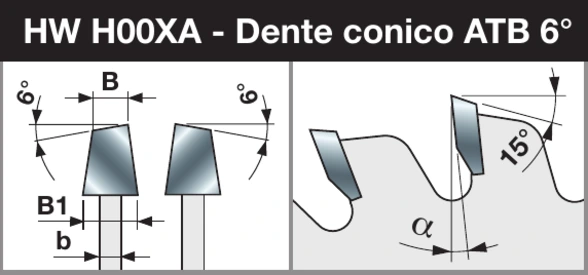

Metallo duro H00XA, dente conico con dentatura alternata ATB 6°, angolo di taglio positivo di 15° e angolo α specificato per ogni codice. Per LI25M, verificare la singola configurazione nella gamma di diametri 80–340 mm e dentature 12–72 denti.

La famiglia conta 93 codici, con diametri da 80 a 340 mm, fori da 16 a 80 mm e dentature da 12 a 72 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LI25M, verificare la singola configurazione nella gamma di diametri 80–340 mm e dentature 12–72 denti.

B è lo spessore di taglio minimo dell'incisore conico e B1 quello massimo. Poiché il corpo è conico, alzando l'incisore si lavora su una sezione più larga: il valore effettivo si sceglie regolando l'altezza, non cambiando lama. Per LI25M, verificare la singola configurazione nella gamma di diametri 80–340 mm e dentature 12–72 denti.

Il catalogo indica che per ogni spostamento di 1 mm in altezza l'incisione si allarga di 0,25 mm. È un rapporto di 4 a 1, quindi la regolazione va fatta a piccoli passi e verificata sul pannello prima di avviare la produzione. Per LI25M, verificare la singola configurazione nella gamma di diametri 80–340 mm e dentature 12–72 denti.

Si parte dalla colonna macchina, che indica il costruttore per cui il codice è previsto, poi si verificano diametro, foro e schema di foratura. Dove la colonna macchina è vuota il codice non è legato a un costruttore specifico e va scelto sulle sole misure. Per LI25M, verificare la singola configurazione nella gamma di diametri 80–340 mm e dentature 12–72 denti.
