Lame circolariFreud
Famiglia Freud a 19 codici per il taglio lungo e traverso vena di pannelli di legno e composti, da 150 a 600 mm, con dentature fitte per una finitura superiore alla LU2A.
Applicazione
LU2B è la versione ad alta densità di denti della gamma per pannelli: 19 configurazioni da 150 a 600 mm che partono da 36 denti sul 150 mm e arrivano a 132 sul 600 mm, contro le dentature più aperte della LU2A a pari diametro. Più denti significano una sezione di truciolo più piccola per ogni tagliente, quindi bordo più pulito e minore rischio di scheggiature sui pannelli rivestiti, al prezzo di un avanzamento più contenuto e di una maggiore sensibilità all'aspirazione del truciolo. Sui diametri centrali il catalogo offre coppie alternative — Z48 e Z60 sul 250 mm, Z60 e Z72 sul 300 mm, Z72 e Z84 sul 350 mm — per dosare finitura e produttività senza uscire dalla famiglia.
Nota tecnica

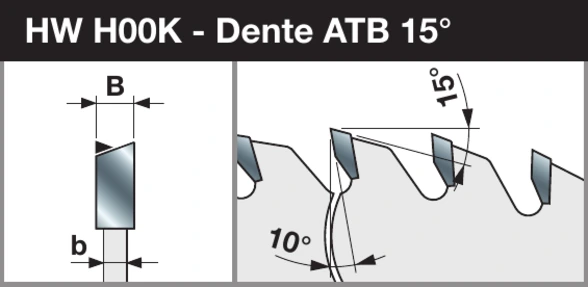

Metallo duro H00K su tutta la gamma, dentatura alternata ATB 15° e angolo di taglio positivo di 10°, più chiuso rispetto ai 15° della LU2A: la lama entra nel pannello in modo meno aggressivo, a vantaggio del bordo di uscita. Dal diametro 250 mm in su il corpo è dotato di intagli anti-vibrazione. Gli schemi FT01 e FT02 raggruppano più forature sulla stessa lama; verificare la corrispondenza con la flangia prima del montaggio.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00K, dentatura alternata ATB 15° e angolo di taglio positivo di 10°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi
I grafici aiutano a capire come cambiano il regime consigliato e la capacità di taglio lungo l’intera gamma LU2B.

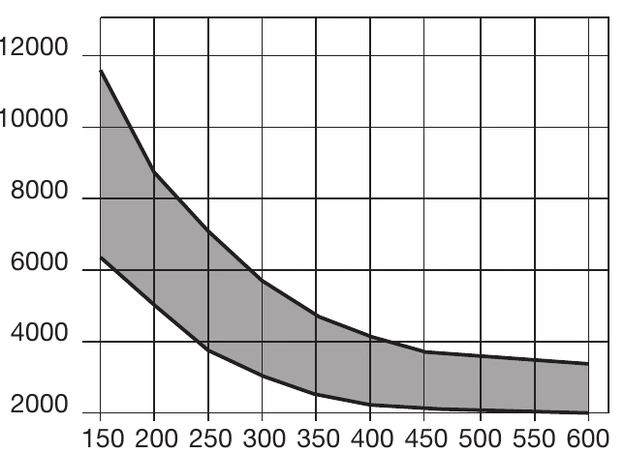

Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.

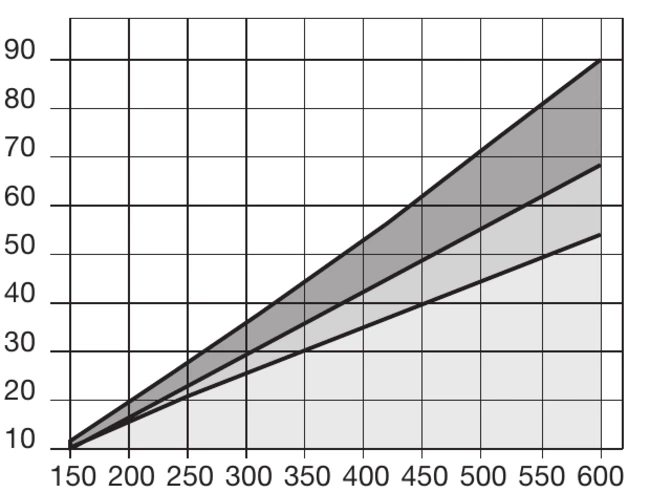

Capacità di taglio
Il grafico è un riferimento di famiglia; ingombri e capacità reali dipendono anche dalla macchina.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU2B0100 | 150 | 3,2 | 2,2 | 30 | 36 | 2/7/42 | F03FS04869 |
| LU2B0200 | 180 | 3,2 | 2,2 | 30 | 42 | 2/7/42 | F03FS04871 |
| LU2B0300 | 200 | 3,2 | 2,2 | 30 | 48 | 2/7/42 | F03FS04873 |
| LU2B0400 | 216 | 3,2 | 2,2 | 30 | 48 | — | F03FS04876 |
| LU2B0500 | 250 | 3,2 | 2,2 | 30 | 48 | FT01 | F03FS04877 |
| LU2B0700 | 250 | 3,2 | 2,2 | 30 | 60 | FT01 | F03FS04880 |
| LU2B0800 | 250 | 3,2 | 2,2 | 35 | 60 | — | F03FS04882 |
| LU2B0900 | 300 | 3,2 | 2,2 | 30 | 60 | FT01 | F03FS04884 |
| LU2B1100 | 300 | 3,2 | 2,2 | 30 | 72 | FT01 | F03FS04887 |
| LU2B1200 | 300 | 3,2 | 2,2 | 35 | 72 | — | F03FS04889 |
| LU2B1300 | 315 | 3,2 | 2,2 | 30 | 72 | FT01 | F03FS04891 |
| LU2B1400 | 350 | 3,5 | 2,5 | 30 | 72 | FT02 | F03FS04893 |
| LU2B1600 | 350 | 3,5 | 2,5 | 30 | 84 | FT02 | F03FS04895 |
| LU2B1900 | 400 | 4 | 2,8 | 30 | 96 | 2/10/60 | F03FS04897 |
| LU2B2000 | 450 | 4,4 | 3 | 30 | 96 | 2/10/60 | F03FS04899 |
| LU2B2100 | 500 | 4,4 | 3,2 | 30 | 108 | 2/10/60 + 2/10/80 | F03FS04901 |
| LU2B2200 | 550 | 4,8 | 3,5 | 30 | 120 | 2/10/60 + 2/10/80 | F03FS04903 |
| LU2B2300 | 600 | 5,4 | 4 | 30 | 132 | 2/10/80 | F03FS04904 |
| LU2B2400 | 350 | 3,5 | 2,5 | 35 | 84 | — | F03FS04905 |
Prima della scelta
Una volta identificata LU2B, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio lungo vena / Taglio traverso vena.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio lungo vena e taglio traverso vena. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU2B il controllo specifico riguarda 19 configurazioni, diametri 150–600 mm, fori 30–35 mm, dentature 36–132 denti; le macchine associate sono Squadratrici, Seghe circolari portatili, Sezionatrici orizzontali.
Il catalogo indica: Legno tenero, Legno duro, Truciolare, Multistrato, MDF. Densità, rivestimento e stato del bordo del pannello incidono sulla finitura quanto la scelta della lama. Per LU2B, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 36–132 denti.
La famiglia è prevista per Squadratrici e Sezionatrici orizzontali e Seghe circolari portatili. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per LU2B, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 36–132 denti.
Si parte da diametro e foro imposti dalla macchina — la gamma copre Ø 150–600 mm e fori da 30 a 35 mm — poi si sceglie la dentatura, da 36 a 132 denti, in funzione della finitura richiesta. Il selettore dimensionale restringe l'elenco senza sostituire il controllo sulla macchina. Per LU2B, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 36–132 denti.
Metallo duro H00K, dentatura alternata ATB 15° e angolo di taglio positivo di 10°. Per LU2B, verificare la singola configurazione nella gamma di diametri 150–600 mm e dentature 36–132 denti.
NL è lo schema dei fori di trascinamento, scritto come numero di fori/diametro/interasse. FT01 raggruppa 2/7/42 + 2/9/46,4 + 2/10/60 e FT02 raggruppa 2/9/46,4 + 2/10/60: sono lame preforate con più schemi insieme, così da coprire flange diverse. Il trattino indica assenza di forature supplementari. Per la famiglia LU2B il controllo specifico riguarda 19 configurazioni, diametri 150–600 mm, fori 30–35 mm, dentature 36–132 denti; le macchine associate sono Squadratrici, Seghe circolari portatili, Sezionatrici orizzontali.
Il regime scende all'aumentare del diametro: la curva di famiglia parte da circa 6000–11500 giri/min sui 150 mm e scende verso 2000–3300 giri/min sui 600 mm. Il valore riportato sul corpo della lama e il limite della macchina restano vincolanti. Per la famiglia LU2B il controllo specifico riguarda 19 configurazioni, diametri 150–600 mm, fori 30–35 mm, dentature 36–132 denti; le macchine associate sono Squadratrici, Seghe circolari portatili, Sezionatrici orizzontali.
A parità di diametro la LU2B monta più denti: sul 300 mm, per esempio, offre Z60 e Z72 contro Z36 e Z48 della LU2A. Cambia anche l'angolo di taglio, 10° invece di 15°, e il metallo duro, H00K invece di H01K. La LU2B è quindi orientata alla finitura, la LU2A alla produttività e alla versatilità.
