Lame circolariFreud
Serie Freud LU4A a 2 codici per il taglio di plexiglas e materiali plastici su squadratrici, seghe da banco e seghe circolari portatili, nei diametri 250 e 300 mm.
Applicazione
LU4A è la lama dedicata al plexiglas e alle plastiche in lastra: due soli codici, 250 mm Z80 e 300 mm Z96, entrambi con foro da 30 mm e spessore di taglio contenuto a 2,8 mm. L'impostazione è quella tipica del taglio su plastica: dentatura fitta piano-trapezio e angolo di taglio negativo, -3°, così che il dente raschi il materiale invece di strapparlo. Sul plexiglas questo è ciò che separa un bordo trasparente e lucido da uno opaco e scheggiato.
Nota tecnica

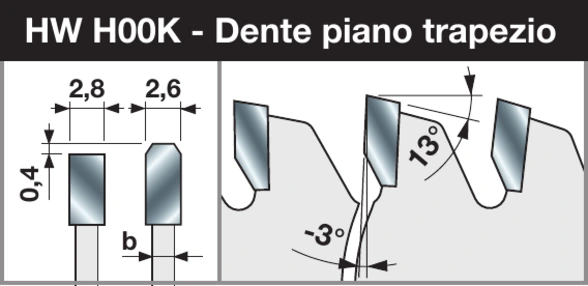

Metallo duro H00K, dentatura piano-trapezio e angolo di taglio negativo di -3°. Il catalogo raccomanda una sporgenza della lama di circa 30 mm sopra il materiale da lavorare: una sporgenza minore fa lavorare il dente in modo troppo tangenziale e aumenta il rischio di sbavature fuse sul bordo. Corpo con intagli anti-vibrazione. Unico schema di foratura previsto: FT01.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00K, dentatura piano-trapezio e angolo di taglio negativo di -3°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

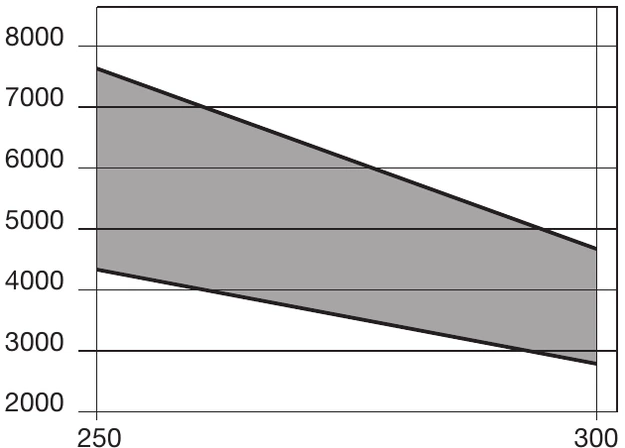

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU4A.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU4A0100 | 250 | 2,8 | 2,2 | 30 | 80 | FT01 | F03FS05163 |
| LU4A0200 | 300 | 2,8 | 2,2 | 30 | 96 | FT01 | F03FS05165 |
Prima della scelta
Una volta identificata LU4A, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio di materiali plastici.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio materiali plastici. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per LU4A, verificare la singola configurazione nella gamma di diametri 250–300 mm e dentature 80–96 denti.
Il catalogo indica: Plexiglas, Materiali plastici. Lega, stato superficiale e spessore della parete incidono sul risultato quanto la scelta della lama. Per LU4A, verificare la singola configurazione nella gamma di diametri 250–300 mm e dentature 80–96 denti.
La famiglia è prevista per Squadratrici e Seghe da banco e Seghe circolari portatili. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per LU4A, verificare la singola configurazione nella gamma di diametri 250–300 mm e dentature 80–96 denti.
Metallo duro H00K, dentatura piano-trapezio e angolo di taglio negativo di -3°. Per LU4A, verificare la singola configurazione nella gamma di diametri 250–300 mm e dentature 80–96 denti.
La famiglia conta 2 codici, con diametri da 250 a 300 mm, fori da 30 a 30 mm e dentature da 80 a 96 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU4A, verificare la singola configurazione nella gamma di diametri 250–300 mm e dentature 80–96 denti.
Sulle plastiche un angolo positivo tende ad agganciare il materiale e a sollevarlo, con rischio di scheggiature e di strappi sul bordo. Con -3° il dente lavora in raschiamento controllato: il taglio è più dolce e il bordo resta netto, condizione indispensabile sul plexiglas dove il bordo è a vista. Per LU4A, verificare la singola configurazione nella gamma di diametri 250–300 mm e dentature 80–96 denti.
Il catalogo raccomanda circa 30 mm di sporgenza sopra il materiale da lavorare. È una raccomandazione operativa precisa, non un'indicazione generica: con la lama troppo bassa aumentano attrito e calore e il truciolo tende a rifondersi sul bordo del taglio. Per LU4A, verificare la singola configurazione nella gamma di diametri 250–300 mm e dentature 80–96 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU4A il controllo specifico riguarda 2 configurazioni, diametri 250–300 mm, fori 30 mm, dentature 80–96 denti; le macchine associate sono Squadratrici, Seghe da banco, Seghe circolari portatili.
