Lame circolariFreud
Famiglia Freud a 9 codici per il taglio traverso vena di cornici e profilati in legno massiccio, da 200 a 350 mm, su squadratrici e troncatrici doppie.
Applicazione
LU1I è costruita per un problema molto specifico: tagliare cornici e profilati che devono poi combaciare a 45° senza ritocchi. Le 9 configurazioni vanno da 200 a 350 mm con dentature molto fitte, da 64 a 112 denti, e uno spessore di taglio contenuto — 2,95 mm fino al 300 mm, 3,45 mm sui 330 e 350 mm. Lo smusso accentuato del dente, ATB 20°, incide le fibre prima di asportarle: è ciò che permette di chiudere un angolo su un profilo verniciato o gessato senza sbrecciature sul bordo.
Nota tecnica

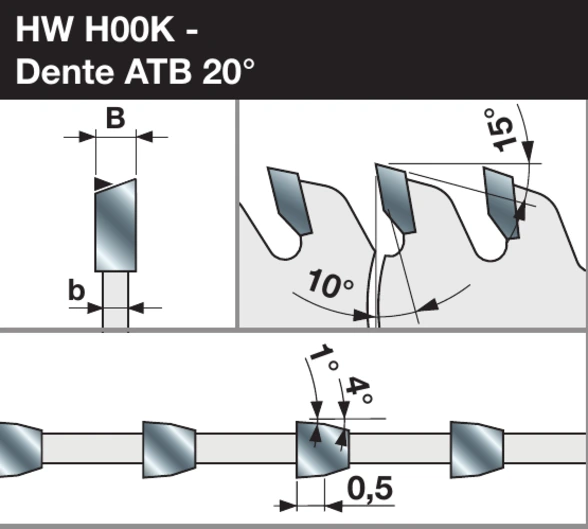

Metallo duro H00K, dentatura alternata ATB 20° e angolo di taglio positivo di 10°. Il catalogo indica superficie senza scheggiature e accoppiamento perfetto delle parti tagliate, garantito anche su elementi verniciati, ricoperti di gesso o con altri rivestimenti delicati e abrasivi. Corpo con intagli anti-vibrazione. L'unico schema di foratura previsto è FT02.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00K, dentatura alternata ATB 20° e angolo di taglio positivo di 10°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

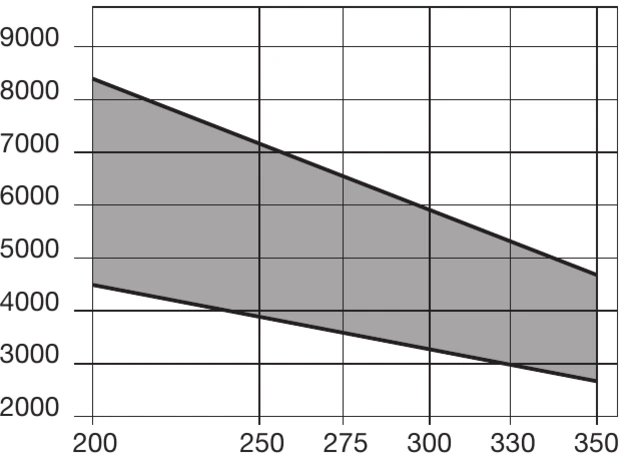

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU1I.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU1I0100 | 200 | 3 | 2,5 | 30 | 64 | 2/7/42 | F03FS04673 |
| LU1I0200 | 250 | 3 | 2,5 | 20 | 80 | 2/6/32 | F03FS04675 |
| LU1I0300 | 250 | 3 | 2,5 | 30 | 80 | FT02 | F03FS04677 |
| LU1I0400 | 250 | 3 | 2,5 | 30 | 96 | FT02 | F03FS04679 |
| LU1I0500 | 275 | 3 | 2,5 | 20 | 84 | 2/6/32 | F03FS04681 |
| LU1I0600 | 300 | 3 | 2,5 | 30 | 96 | FT02 | F03FS04682 |
| LU1I0700 | 300 | 3 | 2,5 | 30 | 112 | FT02 | F03FS04684 |
| LU1I0800 | 330 | 3,5 | 3 | 30 | 96 | FT02 | F03FS04686 |
| LU1I0900 | 350 | 3,5 | 3 | 30 | 108 | FT02 | F03FS04688 |
Prima della scelta
Una volta identificata LU1I, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio traverso vena / Taglio di cornici.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio traverso vena e taglio di cornici. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per LU1I, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 64–112 denti.
Il catalogo indica: Legno tenero, Legno duro, MDF. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per LU1I, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 64–112 denti.
La famiglia è prevista per Squadratrici e Troncatrici doppie. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per LU1I, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 64–112 denti.
Metallo duro H00K, dentatura alternata ATB 20° e angolo di taglio positivo di 10°. Per LU1I, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 64–112 denti.
La famiglia conta 9 codici, con diametri da 200 a 350 mm, fori da 20 a 30 mm e dentature da 64 a 112 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU1I, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 64–112 denti.
È lo smusso più accentuato fra le lame per legno massiccio a catalogo. Un dente molto inclinato incide la fibra prima di asportarla e lascia il bordo netto: su una cornice, dove due tagli a 45° devono combaciare a vista, è la differenza tra un giunto chiuso e uno da stuccare. Per LU1I, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 64–112 denti.
Sì, è uno dei casi d'uso indicati dal catalogo: l'accoppiamento perfetto delle parti tagliate è dichiarato anche su superfici verniciate, ricoperte di gesso o con rivestimenti delicati e abrasivi. Va però considerato che i rivestimenti abrasivi accorciano comunque la vita del tagliente. Per LU1I, verificare la singola configurazione nella gamma di diametri 200–350 mm e dentature 64–112 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU1I il controllo specifico riguarda 9 configurazioni, diametri 200–350 mm, fori 20–30 mm, dentature 64–112 denti; le macchine associate sono Squadratrici, Troncatrici doppie.
