Lame circolariFreud
Famiglia Freud a 29 codici per alluminio, rame, ottone, materiali plastici e PVC su troncatrici doppie e singole, da 160 a 500 mm, per trafilati e tubi fino a 3 mm di spessore.
Applicazione
LU5D è la lama per pareti sottili della serie non ferrosi: il catalogo la indica per trafilati e tubi il cui spessore non supera i 3 mm, il caso in cui il dente entra ed esce continuamente dal materiale. I 29 codici vanno da 160 a 500 mm, con fori da 20 a 50 mm e dentature da 42 a 140 denti — le più fitte in rapporto al diametro di tutta la serie, perché su parete sottile servono più denti in presa contemporaneamente per non far vibrare il pezzo. Come la LU5C usa l'angolo negativo di -6° ed è raccomandata su troncatrici con lama sopra il materiale; a differenza della LU5C copre anche materiali plastici e PVC.
Nota tecnica
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio negativo di -6°. Il catalogo indica trafilati e tubi con spessore non superiore a 3 mm, raccomanda l'uso su troncatrici in cui la lama è sopra il materiale da lavorare e segnala l'idoneità ai profili in PVC. Corpo con intagli anti-vibrazione. Sul tubo a parete sottile il bloccaggio del pezzo conta quanto la lama: un profilo che vibra produce bave sul bordo di uscita indipendentemente dalla dentatura. Oltre a FT02 la tabella riporta numerosi schemi di foratura specifici delle troncatrici doppie.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.

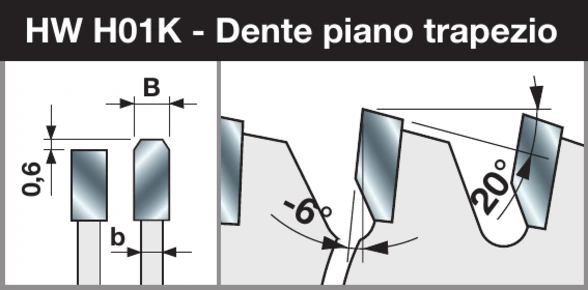

Metallo duro H01K, dentatura piano-trapezio e angolo di taglio negativo di -6°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

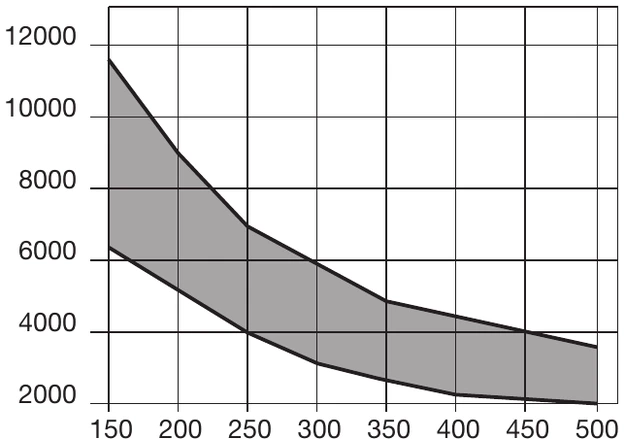

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU5D.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU5D0100 | 160 | 2,8 | 2,2 | 20 | 42 | — | F03FS05288 |
| LU5D0200 | 190 | 2,8 | 2,2 | 30 | 54 | — | F03FS05289 |
| LU5D0300 | 200 | 2,8 | 2,2 | 30 | 60 | — | F03FS05290 |
| LU5D0400 | 210 | 2,8 | 2,2 | 30 | 60 | — | F03FS05291 |
| LU5D0500 | 216 | 2,8 | 2,2 | 30 | 60 | — | F03FS05292 |
| LU5D0600 | 220 | 3 | 2,5 | 30 | 64 | FT02 | F03FS05293 |
| LU5D0700 | 230 | 3 | 2,5 | 30 | 64 | — | F03FS05294 |
| LU5D0800 | 250 | 3,5 | 3 | 30 | 80 | FT02 | F03FS05295 |
| LU5D0900 | 250 | 3,5 | 3 | 32 | 80 | 2/11/63 | F03FS05297 |
| LU5D1000 | 250 | 3,5 | 3 | 40 | 80 | 2/9/55 + 4/12/64 | F03FS05299 |
| LU5D1100 | 275 | 3,5 | 3 | 40 | 84 | 2/9/55 + 4/12/64 | F03FS05300 |
| LU5D1200 | 300 | 3,5 | 3 | 30 | 96 | FT02 | F03FS05301 |
| LU5D1300 | 300 | 3,5 | 3 | 32 | 96 | 2/11/63 | F03FS05303 |
| LU5D1400 | 300 | 3,5 | 3 | 40 | 96 | 2/9/55 + 4/12/64 | F03FS05305 |
| LU5D1500 | 330 | 3,5 | 3 | 30 | 104 | FT02 | F03FS05306 |
| LU5D1600 | 330 | 3,5 | 3 | 32 | 104 | 2/11/63 | F03FS05308 |
| LU5D1700 | 350 | 3,5 | 3 | 30 | 108 | FT02 | F03FS05309 |
| LU5D1800 | 350 | 3,5 | 3 | 32 | 108 | 2/11/63 | F03FS05311 |
| LU5D1900 | 350 | 3,5 | 3 | 40 | 108 | 2/9/55 + 4/12/64 | F03FS05313 |
| LU5D2000 | 370 | 3,5 | 3 | 30 | 108 | — | F03FS05314 |
| LU5D2200 | 380 | 3,5 | 3 | 32 | 108 | 2/11/63 | F03FS05315 |
| LU5D2300 | 400 | 3,5 | 3 | 30 | 120 | — | F03FS05316 |
| LU5D2400 | 400 | 3,5 | 3 | 32 | 120 | 2/11/63 | F03FS05317 |
| LU5D2500 | 400 | 3,5 | 3 | 40 | 120 | 2/15/80 + 2/12/64 | F03FS05318 |
| LU5D2600 | 400 | 3,5 | 3 | 50 | 120 | 4/15/80 | F03FS05319 |
| LU5D2700 | 420 | 4 | 3,2 | 30 | 120 | 2/11/70 | F03FS05320 |
| LU5D2800 | 420 | 4 | 3,2 | 40 | 120 | — | F03FS05321 |
| LU5D2900 | 450 | 4 | 3,2 | 30 | 128 | — | F03FS05322 |
| LU5D3400 | 500 | 4 | 3,2 | 32 | 140 | 2/11/63 | F03FS05323 |
Prima della scelta
Una volta identificata LU5D, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio di materiali plastici / Taglio di metalli non ferrosi.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio metalli non ferrosi e taglio materiali plastici. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU5D il controllo specifico riguarda 29 configurazioni, diametri 160–500 mm, fori 20–50 mm, dentature 42–140 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
Il catalogo indica: Alluminio, Rame e ottone, Materiali plastici, PVC. Lega, stato superficiale e spessore della parete incidono sul risultato quanto la scelta della lama. Per la famiglia LU5D il controllo specifico riguarda 29 configurazioni, diametri 160–500 mm, fori 20–50 mm, dentature 42–140 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
La famiglia è prevista per Troncatrici doppie e Troncatrici. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU5D il controllo specifico riguarda 29 configurazioni, diametri 160–500 mm, fori 20–50 mm, dentature 42–140 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio negativo di -6°. Per la famiglia LU5D il controllo specifico riguarda 29 configurazioni, diametri 160–500 mm, fori 20–50 mm, dentature 42–140 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
La famiglia conta 29 codici, con diametri da 160 a 500 mm, fori da 20 a 50 mm e dentature da 42 a 140 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU5D, verificare la singola configurazione nella gamma di diametri 160–500 mm e dentature 42–140 denti.
Lo spessore di lavoro. La LU5C è per trafilati solidi oltre i 3 mm, la LU5D per trafilati e tubi fino a 3 mm. Entrambe hanno angolo -6° e sono raccomandate su troncatrici con lama sopra il pezzo, ma la LU5D ha dentature più fitte e copre anche materiali plastici e PVC.
Su parete sottile ogni dente entra ed esce dal materiale in continuazione. Con pochi denti in presa il taglio diventa intermittente, il tubo vibra e il bordo si riempie di bave. Una dentatura fitta mantiene più taglienti impegnati contemporaneamente e rende il taglio continuo. Per LU5D, verificare la singola configurazione nella gamma di diametri 160–500 mm e dentature 42–140 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU5D il controllo specifico riguarda 29 configurazioni, diametri 160–500 mm, fori 20–50 mm, dentature 42–140 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
