Lame circolariFreud
Famiglia Freud a 28 codici per il taglio di alluminio, rame e ottone su troncatrici doppie e singole, da 180 a 500 mm, per trafilati solidi con spessore superiore a 3 mm.
Applicazione
LU5C è la variante ad angolo negativo per il taglio dei non ferrosi su troncatrice. I 28 codici vanno da 180 a 500 mm, con fori da 20 a 50 mm e dentature da 42 a 120 denti. L'angolo di taglio di -6° è la scelta obbligata quando la lama lavora sopra il materiale, configurazione tipica delle troncatrici a discesa: con angolo negativo la lama spinge il pezzo contro il piano invece di sollevarlo o di strapparlo verso l'operatore. Il catalogo la indica per trafilati solidi il cui spessore supera i 3 mm.
Nota tecnica
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio negativo di -6°. Il catalogo indica prodotti trafilati solidi con spessore superiore a 3 mm e raccomanda l'uso su troncatrici in cui la lama è sopra il materiale da lavorare. Corpo con intagli anti-vibrazione. Su alluminio e ottone la lubrificazione minimale è determinante per evitare l'adesione del materiale sul tagliente. Sono presenti gli schemi FT01 e FT02 oltre a numerose forature specifiche.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.

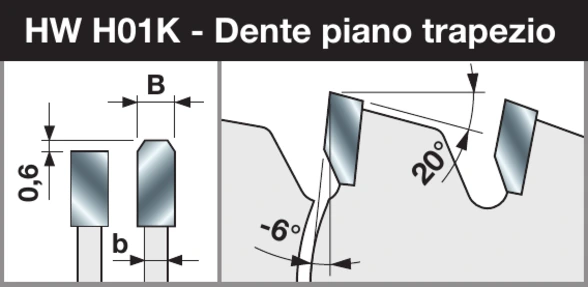

Metallo duro H01K, dentatura piano-trapezio e angolo di taglio negativo di -6°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

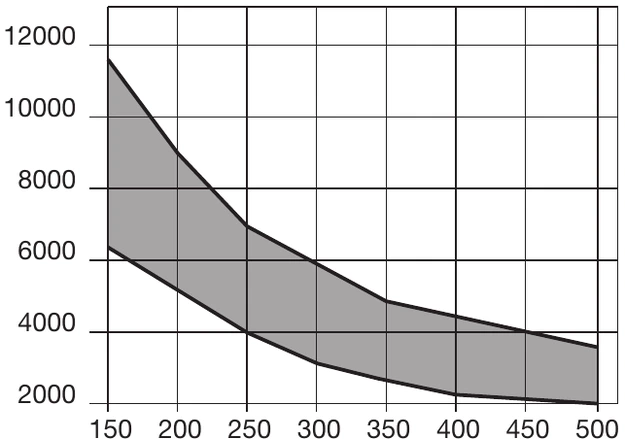

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU5C.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU5C0100 | 180 | 2,8 | 2,2 | 20 | 42 | — | F03FS07195 |
| LU5C0200 | 180 | 2,8 | 2,2 | 30 | 42 | — | F03FS05261 |
| LU5C0300 | 200 | 2,8 | 2,2 | 30 | 48 | — | F03FS05262 |
| LU5C0400 | 250 | 3,5 | 3 | 30 | 54 | — | F03FS05263 |
| LU5C0600 | 275 | 3,5 | 3 | 40 | 60 | — | F03FS05264 |
| LU5C0700 | 300 | 3,5 | 3 | 30 | 72 | FT02 | F03FS05265 |
| LU5C0800 | 300 | 3,5 | 3 | 32 | 72 | 2/11/63 | F03FS05266 |
| LU5C0900 | 300 | 3,5 | 3 | 40 | 72 | 2/9/55 + 4/12/64 | F03FS05267 |
| LU5C1000 | 330 | 3,5 | 3 | 30 | 80 | — | F03FS05268 |
| LU5C1100 | 330 | 3,5 | 3 | 32 | 80 | 2/11/63 | F03FS05269 |
| LU5C1200 | 350 | 3,5 | 3 | 30 | 84 | FT01 | F03FS05270 |
| LU5C1300 | 350 | 3,5 | 3 | 32 | 84 | 2/11/63 | F03FS05271 |
| LU5C1400 | 350 | 3,5 | 3 | 40 | 84 | 2/9/55 + 4/12/64 | F03FS05272 |
| LU5C1500 | 370 | 3,5 | 3 | 30 | 90 | — | F03FS05273 |
| LU5C1600 | 370 | 3,5 | 3 | 50 | 90 | 4/15/80 | F03FS05274 |
| LU5C1700 | 380 | 3,5 | 3 | 32 | 96 | 2/11/63 | F03FS05275 |
| LU5C1800 | 400 | 3,5 | 3 | 30 | 96 | 2/11/70 | F03FS05276 |
| LU5C1900 | 400 | 3,5 | 3 | 32 | 96 | 2/11/63 | F03FS05277 |
| LU5C2000 | 400 | 3,5 | 3 | 40 | 96 | 2/12/64 + 2/15/80 | F03FS05278 |
| LU5C2100 | 400 | 3,5 | 3 | 50 | 96 | 4/15/80 | F03FS05279 |
| LU5C2200 | 420 | 4 | 3,2 | 30 | 96 | 2/11/70 | F03FS05280 |
| LU5C2300 | 420 | 4 | 3,2 | 40 | 96 | — | F03FS05281 |
| LU5C2400 | 450 | 4 | 3,2 | 30 | 108 | — | F03FS05282 |
| LU5C2500 | 450 | 4 | 3,2 | 32 | 108 | 2/11/63 | F03FS05283 |
| LU5C2600 | 450 | 4 | 3,2 | 40 | 108 | 2/12/64 + 2/15/80 | F03FS05284 |
| LU5C2700 | 450 | 4 | 3,2 | 50 | 108 | 4/15/80 | F03FS05285 |
| LU5C2800 | 500 | 4 | 3,2 | 30 | 120 | — | F03FS06110 |
| LU5C2900 | 500 | 4 | 3,2 | 32 | 120 | 2/11/63 | F03FS05286 |
Prima della scelta
Una volta identificata LU5C, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio di metalli non ferrosi.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio metalli non ferrosi. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU5C il controllo specifico riguarda 28 configurazioni, diametri 180–500 mm, fori 20–50 mm, dentature 42–120 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
Il catalogo indica: Alluminio, Rame e ottone. Lega, stato superficiale e spessore della parete incidono sul risultato quanto la scelta della lama. Per la famiglia LU5C il controllo specifico riguarda 28 configurazioni, diametri 180–500 mm, fori 20–50 mm, dentature 42–120 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
La famiglia è prevista per Troncatrici doppie e Troncatrici. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU5C il controllo specifico riguarda 28 configurazioni, diametri 180–500 mm, fori 20–50 mm, dentature 42–120 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio negativo di -6°. Per la famiglia LU5C il controllo specifico riguarda 28 configurazioni, diametri 180–500 mm, fori 20–50 mm, dentature 42–120 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
La famiglia conta 28 codici, con diametri da 180 a 500 mm, fori da 20 a 50 mm e dentature da 42 a 120 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU5C, verificare la singola configurazione nella gamma di diametri 180–500 mm e dentature 42–120 denti.
Perché è pensata per troncatrici in cui la lama scende dall'alto sul pezzo. Con angolo negativo la componente di taglio spinge il profilo contro il piano e contro la battuta; con un angolo positivo la lama tenderebbe a sollevare o a proiettare il pezzo. Per LU5C, verificare la singola configurazione nella gamma di diametri 180–500 mm e dentature 42–120 denti.
Il catalogo indica trafilati solidi con spessore superiore a 3 mm. Al di sotto di quel valore il dente lavora in modo troppo intermittente per questa geometria e il riferimento diventa la LU5D, prevista anche per i tubi. Per LU5C, verificare la singola configurazione nella gamma di diametri 180–500 mm e dentature 42–120 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU5C il controllo specifico riguarda 28 configurazioni, diametri 180–500 mm, fori 20–50 mm, dentature 42–120 denti; le macchine associate sono Troncatrici doppie, Troncatrici.
