Lame circolariFreud
Famiglia Freud a 34 codici per alluminio, rame, ottone, materiali plastici e PVC su troncatrici doppie e aggregati per CNC, da 200 a 600 mm, ideale per i profili in PVC.
Applicazione
LU5B è la famiglia più estesa della serie non ferrosi: 34 codici da 200 a 600 mm, con fori da 30 a 75 mm e dentature da 64 a 156 denti. Il campo d'impiego dichiarato dal catalogo è doppio — trafilati solidi con spessore tra 2 e 5 mm e pannelli polimerici fino a 20 mm — e la famiglia è indicata come ideale per il taglio di profili in PVC. L'angolo di taglio è ridotto a 5° rispetto ai 10° della LU5A: una penetrazione meno aggressiva, che su spessori sottili e su materiali plastici evita gli strappi sul bordo di uscita.
Nota tecnica

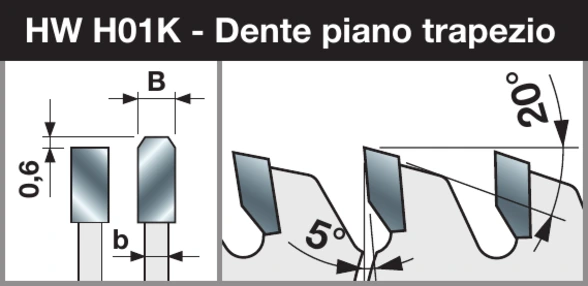

Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 5°. Il catalogo indica trafilati solidi con spessore tra 2 e 5 mm e pannelli polimerici fino a 20 mm, con esplicita idoneità ai profili in PVC. Corpo con intagli anti-vibrazione. Sui profili in PVC il calore va tenuto sotto controllo: un avanzamento troppo lento fa rifondere il truciolo sul bordo del taglio. Oltre a FT02 la tabella riporta numerosi schemi di foratura specifici delle troncatrici doppie, incluso lo schema combinato 2/15/96 + 2/15/114 + 4/18/105 del codice LU5B 2275.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 5°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

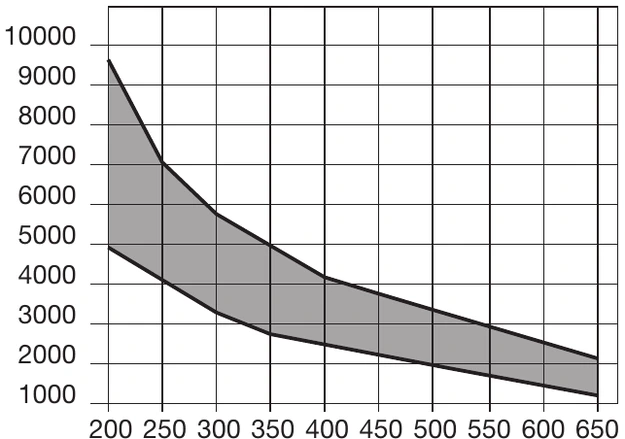

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU5B.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU5B0100 | 200 | 2,8 | 2,2 | 30 | 64 | — | F03FS05217 |
| LU5B0200 | 250 | 3,5 | 3 | 30 | 80 | FT02 | F03FS05218 |
| LU5B0300 | 250 | 3,5 | 3 | 32 | 80 | 2/11/63 | F03FS05221 |
| LU5B0400 | 275 | 3,5 | 3 | 40 | 84 | 2/9/55 + 4/12/64 | F03FS05223 |
| LU5B0500 | 300 | 3,5 | 3 | 30 | 88 | FT02 | F03FS05224 |
| LU5B0600 | 300 | 3,5 | 3 | 32 | 88 | 2/11/63 | F03FS05225 |
| LU5B0700 | 300 | 3,5 | 3 | 40 | 88 | 2/9/55 + 4/12/64 | F03FS05227 |
| LU5B0800 | 300 | 3,5 | 3 | 30 | 96 | FT02 | F03FS05228 |
| LU5B0900 | 300 | 3,5 | 3 | 32 | 96 | 2/11/63 | F03FS05230 |
| LU5B1000 | 300 | 3,5 | 3 | 40 | 96 | 2/9/55 + 4/12/64 | F03FS05232 |
| LU5B1100 | 330 | 3,5 | 3 | 30 | 104 | FT02 | F03FS05233 |
| LU5B1200 | 330 | 3,5 | 3 | 32 | 104 | 2/11/63 | F03FS05234 |
| LU5B1300 | 350 | 3,5 | 3 | 30 | 96 | FT02 | F03FS05235 |
| LU5B1400 | 350 | 3,5 | 3 | 32 | 96 | 2/11/63 | F03FS05236 |
| LU5B1500 | 350 | 3,5 | 3 | 40 | 96 | 2/9/55 + 4/12/64 | F03FS05238 |
| LU5B1600 | 350 | 3,5 | 3 | 30 | 108 | FT02 | F03FS05239 |
| LU5B1700 | 350 | 3,5 | 3 | 32 | 108 | 2/11/63 | F03FS05240 |
| LU5B1800 | 350 | 3,5 | 3 | 40 | 108 | 2/9/55 + 4/12/64 | F03FS05242 |
| LU5B1900 | 370 | 3,5 | 3 | 30 | 112 | — | F03FS07745 |
| LU5B2000 | 370 | 3,5 | 3 | 50 | 112 | 4/15/80 | F03FS05243 |
| LU5B2100 | 380 | 3,5 | 3 | 32 | 112 | 2/11/63 | F03FS05244 |
| LU5B2200 | 400 | 3,5 | 3 | 30 | 120 | 2/11/63 | F03FS05245 |
| LU5B2275 | 400 | 3,5 | 3 | 75 | 120 | 2/15/96 + 2/15/114 + 4/18/105 | F03FS09967 |
| LU5B2300 | 400 | 3,5 | 3 | 32 | 120 | 2/11/63 | F03FS05246 |
| LU5B2400 | 400 | 3,5 | 3 | 40 | 120 | 2/12/64 + 2/15/80 | F03FS05248 |
| LU5B2500 | 400 | 3,5 | 3 | 50 | 120 | 4/15/80 | F03FS05249 |
| LU5B2600 | 420 | 3,5 | 3 | 30 | 120 | 2/11/70 | F03FS05250 |
| LU5B2700 | 450 | 4 | 3 | 30 | 128 | — | F03FS05251 |
| LU5B2800 | 450 | 4 | 3 | 32 | 128 | 2/11/63 | F03FS05252 |
| LU5B3100 | 500 | 4 | 3,2 | 30 | 140 | 2/10,5/70 | F03FS05254 |
| LU5B3200 | 500 | 4 | 3,2 | 32 | 140 | 2/11/63 | F03FS05255 |
| LU5B3500 | 550 | 4,2 | 3,5 | 30 | 148 | 2/11/63 | F03FS05257 |
| LU5B3600 | 600 | 4,8 | 3,8 | 30 | 156 | — | F03FS05258 |
| LU5B3800 | 550 | 4,2 | 3,5 | 32 | 148 | 2/11/63 | F03FS05260 |
Prima della scelta
Una volta identificata LU5B, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio di materiali plastici / Taglio di metalli non ferrosi.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio metalli non ferrosi e taglio materiali plastici. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU5B il controllo specifico riguarda 34 configurazioni, diametri 200–600 mm, fori 30–75 mm, dentature 64–156 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
Il catalogo indica: Alluminio, Rame e ottone, Materiali plastici, PVC. Lega, stato superficiale e spessore della parete incidono sul risultato quanto la scelta della lama. Per la famiglia LU5B il controllo specifico riguarda 34 configurazioni, diametri 200–600 mm, fori 30–75 mm, dentature 64–156 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
La famiglia è prevista per Troncatrici doppie e Aggregati per CNC. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU5B il controllo specifico riguarda 34 configurazioni, diametri 200–600 mm, fori 30–75 mm, dentature 64–156 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 5°. Per la famiglia LU5B il controllo specifico riguarda 34 configurazioni, diametri 200–600 mm, fori 30–75 mm, dentature 64–156 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
La famiglia conta 34 codici, con diametri da 200 a 600 mm, fori da 30 a 75 mm e dentature da 64 a 156 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU5B, verificare la singola configurazione nella gamma di diametri 200–600 mm e dentature 64–156 denti.
Il campo d'impiego e l'angolo di taglio. La LU5A copre trafilati solidi da 2 a 10 mm con angolo a 10°; la LU5B lavora spessori da 2 a 5 mm e pannelli polimerici fino a 20 mm con angolo a 5°, ed è quella indicata dal catalogo per i profili in PVC.
Sì, il catalogo le attribuisce resa eccellente su alluminio, rame, ottone e PVC, e ottima sui materiali plastici in generale. È la famiglia di riferimento in una carpenteria di serramenti che lavora sia profili in lega sia profili in PVC sulla stessa troncatrice. Per LU5B, verificare la singola configurazione nella gamma di diametri 200–600 mm e dentature 64–156 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU5B il controllo specifico riguarda 34 configurazioni, diametri 200–600 mm, fori 30–75 mm, dentature 64–156 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
