Lame circolariFreud
Famiglia Freud a 29 codici per il taglio di alluminio, rame e ottone su troncatrici doppie e aggregati per CNC, da 200 a 550 mm, per trafilati solidi da 2 a 10 mm di spessore.
Applicazione
LU5A è la lama da profilo pieno della serie non ferrosi: il catalogo la indica per tagliare prodotti trafilati solidi con spessore tra 2 e 10 mm, la fascia in cui il dente incontra sempre materiale e non lavora a intermittenza. I 29 codici vanno da 200 a 550 mm con fori da 30 a 50 mm e dentature da 54 a 132 denti, e coprono l'intera casistica delle troncatrici doppie per serramento oltre agli aggregati per centri di lavoro CNC. L'angolo di taglio positivo di 10° è il più aperto della serie LU5 e privilegia la penetrazione nel pieno.
Nota tecnica
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 10°. Il campo d'impiego indicato è il taglio di prodotti trafilati solidi con spessore tra 2 e 10 mm: su tubi a parete sottile la geometria di riferimento è un'altra famiglia della serie. Corpo con intagli anti-vibrazione. Sul taglio dei non ferrosi la lubrificazione è determinante: l'alluminio tende a incollarsi sul tagliente se il taglio lavora a secco. Oltre a FT02 la tabella riporta numerosi schemi di foratura specifici delle troncatrici doppie.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.

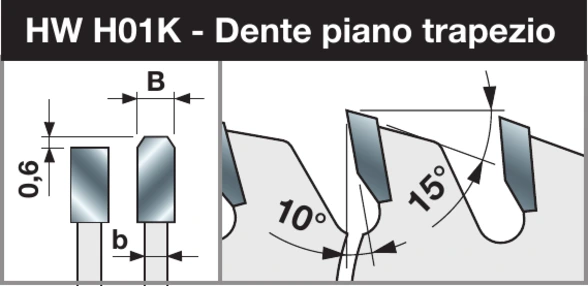

Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 10°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

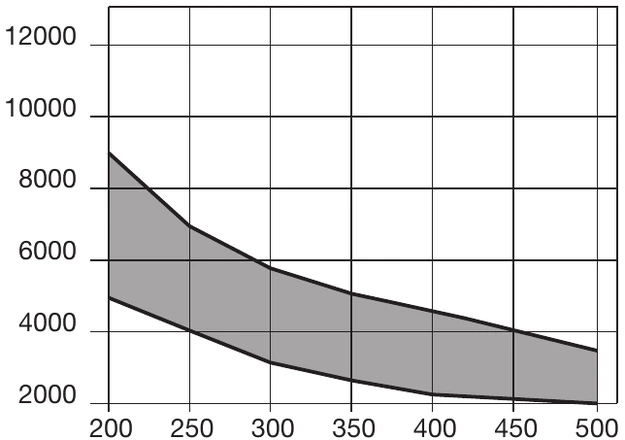

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU5A.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU5A0100 | 200 | 2,8 | 2,2 | 30 | 54 | — | F03FS05181 |
| LU5A0200 | 250 | 3,5 | 3 | 30 | 60 | FT02 | F03FS05182 |
| LU5A0300 | 250 | 3,5 | 3 | 32 | 60 | 2/11/63 | F03FS05183 |
| LU5A0400 | 275 | 3,5 | 3 | 40 | 68 | 2/9/55 + 4/12/64 | F03FS05185 |
| LU5A0500 | 300 | 3,5 | 3 | 30 | 72 | FT02 | F03FS05186 |
| LU5A0600 | 300 | 3,5 | 3 | 32 | 72 | 2/11/63 | F03FS05187 |
| LU5A0800 | 330 | 3,5 | 3 | 30 | 84 | FT02 | F03FS05190 |
| LU5A0900 | 330 | 3,5 | 3 | 32 | 84 | 2/11/63 | F03FS05192 |
| LU5A1000 | 350 | 3,5 | 3 | 30 | 84 | FT02 | F03FS05193 |
| LU5A1100 | 350 | 3,5 | 3 | 32 | 84 | 2/11/63 | F03FS05194 |
| LU5A1200 | 350 | 3,5 | 3 | 40 | 84 | 2/9/55 + 4/12/64 | F03FS05196 |
| LU5A1300 | 370 | 3,5 | 3 | 30 | 90 | — | F03FS05197 |
| LU5A1400 | 370 | 3,5 | 3 | 50 | 90 | 4/15/80 | F03FS05198 |
| LU5A1500 | 380 | 3,5 | 3 | 32 | 96 | 2/11/63 | F03FS05199 |
| LU5A1600 | 400 | 3,5 | 3 | 30 | 96 | 2/11/63 | F03FS05200 |
| LU5A1700 | 400 | 3,5 | 3 | 32 | 96 | 2/11/63 | F03FS05202 |
| LU5A1800 | 400 | 3,5 | 3 | 40 | 96 | 2/12/64 + 2/15/80 | F03FS05205 |
| LU5A1900 | 400 | 3,5 | 3 | 50 | 96 | 4/15/80 | F03FS05206 |
| LU5A2000 | 420 | 3,5 | 3 | 30 | 96 | 2/11/70 | F03FS05207 |
| LU5A2100 | 450 | 4 | 3,2 | 30 | 108 | 2/11/63 | F03FS05208 |
| LU5A2200 | 450 | 4 | 3,2 | 32 | 108 | 2/11/63 | F03FS05210 |
| LU5A2300 | 450 | 4 | 3,2 | 40 | 108 | 2/12/64 + 2/15/80 | F03FS08047 |
| LU5A2400 | 450 | 4 | 3,2 | 50 | 108 | 4/15/80 | F03FS07420 |
| LU5A2500 | 500 | 4 | 3,2 | 30 | 120 | 2/10,5/70 | F03FS05212 |
| LU5A2600 | 500 | 4 | 3,2 | 32 | 120 | 2/11/63 | F03FS05214 |
| LU5A2700 | 500 | 4 | 3,2 | 50 | 120 | 4/15/80 | F03FS08244 |
| LU5A2800 | 530 | 4,2 | 3,5 | 30 | 126 | 2/10,5/70 | F03FS06607 |
| LU5A2900 | 550 | 4,2 | 3,5 | 30 | 132 | 2/10,5/70 | F03FS06608 |
| LU5A3000 | 500 | 4,4 | 3,5 | 30 | 120 | — | F03FS07543 |
Prima della scelta
Una volta identificata LU5A, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio di metalli non ferrosi.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio metalli non ferrosi. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU5A il controllo specifico riguarda 29 configurazioni, diametri 200–550 mm, fori 30–50 mm, dentature 54–132 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
Il catalogo indica: Alluminio, Rame e ottone. Lega, stato superficiale e spessore della parete incidono sul risultato quanto la scelta della lama. Per la famiglia LU5A il controllo specifico riguarda 29 configurazioni, diametri 200–550 mm, fori 30–50 mm, dentature 54–132 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
La famiglia è prevista per Troncatrici doppie e Aggregati per CNC. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU5A il controllo specifico riguarda 29 configurazioni, diametri 200–550 mm, fori 30–50 mm, dentature 54–132 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 10°. Per LU5A, verificare la singola configurazione nella gamma di diametri 200–550 mm e dentature 54–132 denti.
La famiglia conta 29 codici, con diametri da 200 a 550 mm, fori da 30 a 50 mm e dentature da 54 a 132 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU5A, verificare la singola configurazione nella gamma di diametri 200–550 mm e dentature 54–132 denti.
Il catalogo indica prodotti trafilati solidi con spessore tra 2 e 10 mm. È la fascia in cui il dente resta sempre impegnato nel materiale; su pareti più sottili o su tubi il taglio diventa intermittente e la geometria corretta è quella delle famiglie LU5C o LU5D. Per LU5A, verificare la singola configurazione nella gamma di diametri 200–550 mm e dentature 54–132 denti.
Sì. Il taglio dei non ferrosi a secco fa aderire il materiale al tagliente e alla gola del dente, degradando rapidamente finitura e durata. Le troncatrici per alluminio sono normalmente dotate di lubrificazione minimale, che va verificata prima di ogni ciclo di lavoro. Per LU5A, verificare la singola configurazione nella gamma di diametri 200–550 mm e dentature 54–132 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU5A il controllo specifico riguarda 29 configurazioni, diametri 200–550 mm, fori 30–50 mm, dentature 54–132 denti; le macchine associate sono Troncatrici doppie, Aggregati per CNC.
