Lame circolariFreud
Serie Freud LU3F a 4 codici per pannelli bilaminati, HPL, composti termoplastici e materiali plastici, nei diametri da 220 a 350 mm.
Applicazione
LU3F è la variante della serie LU3 con la gamma materiali più estesa: oltre a truciolare e MDF laminati copre HPL, composti termoplastici e materiali plastici. Quattro codici da 220 a 350 mm, con dentature da Z64 a Z108 e foro da 30 mm. L'angolo di taglio è negativo ma meno chiuso della LU3E, -3°, e il metallo duro è l'H00XF, che il catalogo indica come garanzia di durata estremamente lunga della lama: è la scelta obbligata sui laminati ad alta pressione e sulle plastiche, materiali abrasivi che consumano rapidamente un tagliente ordinario.
Nota tecnica
Metallo duro H00XF, dentatura piano-trapezio e angolo di taglio negativo di -3°. Il catalogo indica che la lama incisore non è richiesta e che il metallo duro H00XF garantisce una durata estremamente lunga della lama. Con mordente negativo la pressione di taglio agisce sul piano di lavoro. Sui materiali termoplastici il calore è il fattore critico: velocità di avanzamento e regime vanno calibrati per evitare rifusione del truciolo sul bordo. Schemi di foratura FT01 e FT02.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.

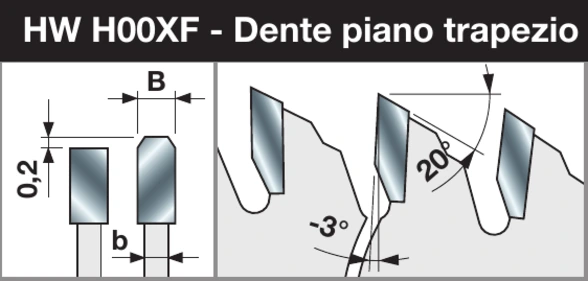

Metallo duro H00XF, dentatura piano-trapezio e angolo di taglio negativo di -3°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

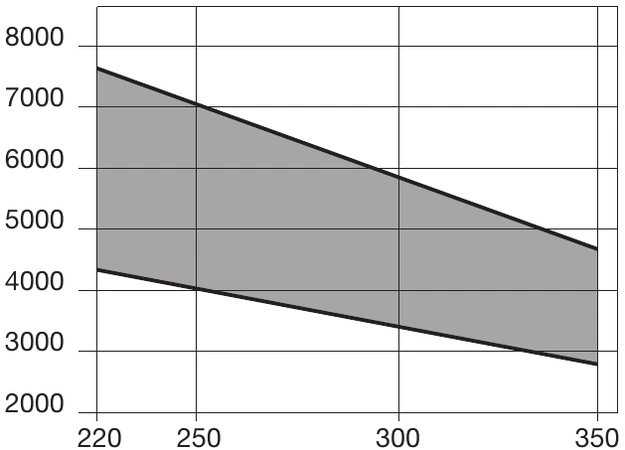

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU3F.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU3F0100 | 220 | 3,2 | 2,2 | 30 | 64 | 2/7/42 | F03FS05117 |
| LU3F0200 | 250 | 3,2 | 2,2 | 30 | 80 | FT01 | F03FS05119 |
| LU3F0300 | 300 | 3,2 | 2,2 | 30 | 96 | FT01 | F03FS05121 |
| LU3F0400 | 350 | 3,5 | 2,5 | 30 | 108 | FT02 | F03FS05124 |
Prima della scelta
Una volta identificata LU3F, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Sezionatura pannelli.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica sezionatura pannelli. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU3F il controllo specifico riguarda 4 configurazioni, diametri 220–350 mm, fori 30 mm, dentature 64–108 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali, Sezionatrici verticali.
Il catalogo indica: Truciolare laminato, MDF laminato, Composti termoplastici, HPL, Materiali plastici. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per LU3F, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 64–108 denti.
La famiglia è prevista per Squadratrici e Sezionatrici orizzontali e Sezionatrici verticali. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU3F il controllo specifico riguarda 4 configurazioni, diametri 220–350 mm, fori 30 mm, dentature 64–108 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali, Sezionatrici verticali.
Metallo duro H00XF, dentatura piano-trapezio e angolo di taglio negativo di -3°. Per LU3F, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 64–108 denti.
La famiglia conta 4 codici, con diametri da 220 a 350 mm, fori da 30 a 30 mm e dentature da 64 a 108 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU3F, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 64–108 denti.
Il metallo duro e la gamma materiali. La LU3F monta H00XF, indicato dal catalogo per una durata estremamente lunga, e copre anche HPL, composti termoplastici e materiali plastici. L'angolo di taglio è -3° invece di -6°. La LU3E resta il riferimento per il solo bilaminato di forte spessore.
Il problema principale non è il taglio ma il calore: sulle plastiche e sui termoplastici il truciolo può rifondersi sul bordo se l'avanzamento è troppo lento o il regime troppo alto. Conviene mantenere l'avanzamento costante e verificare che il truciolo esca in scaglie e non in filamenti. Per LU3F, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 64–108 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU3F il controllo specifico riguarda 4 configurazioni, diametri 220–350 mm, fori 30 mm, dentature 64–108 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali, Sezionatrici verticali.
