Famiglia Freud a 8 codici per sezionare pannelli bilaminati senza lama incisore, da 160 a 350 mm, con dentatura alternata a 38° e angolo di taglio dedicato per codice.
Applicazione
LU3A risolve la sezionatura del bilaminato senza ricorrere all'incisore. Lo smusso del dente è portato a 38°, il valore più alto di tutta la gamma: il tagliente entra nel rivestimento con un'azione quasi di incisione e lascia il bordo pulito su entrambe le facce del pannello, sopra e sotto. Le 8 configurazioni vanno da 160 a 350 mm e ogni codice ha il proprio angolo di taglio, da -5° a +5°, scelto in funzione del diametro e della posizione di lavoro. I tre codici più piccoli (160, 190 e 210 mm) hanno corpo e taglio più sottili e nessuna foratura supplementare.
Nota tecnica

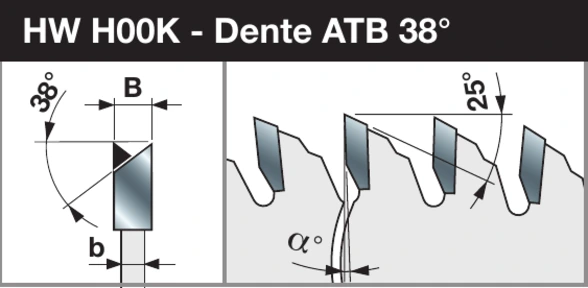

Metallo duro H00K, dentatura alternata ATB 38° e angolo di taglio α indicato per ogni codice. Il catalogo specifica che la lama incisore non è richiesta. Sono documentate due posizioni di lavoro: con albero sotto il piano la pressione di taglio agisce sul piano di lavoro; con mordente negativo, cioè α negativo, la pressione di taglio agisce sul piano anche lavorando con albero sopra il piano. Lo spessore massimo del pannello indicato in figura è di circa 15 mm.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00K, dentatura alternata ATB 38° e angolo di taglio α specificato per ogni codice, da -5° a +5°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

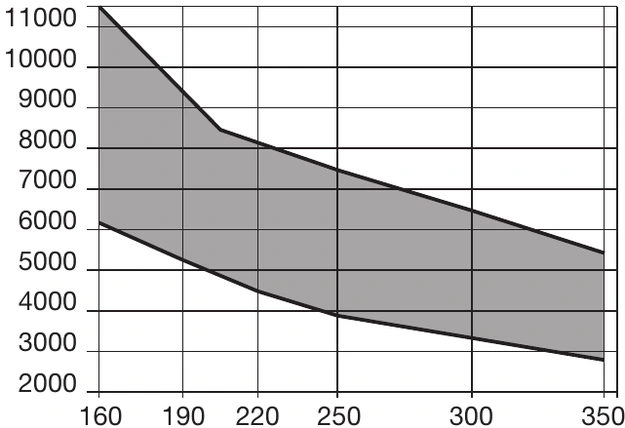

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU3A.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | α | Articolo |
|---|---|---|---|---|---|---|---|---|
| LU3A0001 | 160 | 2,2 | 1,6 | 20 | 48 | — | -2° | F03FS07411 |
| LU3A0002 | 190 | 2,5 | 1,8 | 30 | 48 | — | -2° | F03FS07412 |
| LU3A0003 | 210 | 2,5 | 1,8 | 30 | 54 | — | -2° | F03FS07413 |
| LU3A0100 | 220 | 3,2 | 2,2 | 30 | 64 | 2/7/42 | -5° | F03FS05059 |
| LU3A0200 | 250 | 3,2 | 2,2 | 30 | 80 | FT01 | -2° | F03FS05061 |
| LU3A0300 | 300 | 3,2 | 2,2 | 30 | 96 | FT01 | 2° | F03FS05064 |
| LU3A0400 | 350 | 3,5 | 2,5 | 30 | 108 | FT02 | 5° | F03FS05066 |
| LU3A0600 | 300 | 3,2 | 2,2 | 25,40 | 96 | — | 2° | F03FS05807 |
Prima della scelta
Una volta identificata LU3A, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Sezionatura pannelli.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica sezionatura pannelli. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU3A il controllo specifico riguarda 8 configurazioni, diametri 160–350 mm, fori 20–30 mm, dentature 48–108 denti; le macchine associate sono Squadratrici, Seghe circolari portatili, Sezionatrici verticali.
Il catalogo indica: Truciolare laminato, MDF laminato, Multistrato. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per LU3A, verificare la singola configurazione nella gamma di diametri 160–350 mm e dentature 48–108 denti.
La famiglia è prevista per Squadratrici e Sezionatrici verticali e Seghe circolari portatili. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per LU3A, verificare la singola configurazione nella gamma di diametri 160–350 mm e dentature 48–108 denti.
Metallo duro H00K, dentatura alternata ATB 38° e angolo di taglio α specificato per ogni codice, da -5° a +5°. Per LU3A, verificare la singola configurazione nella gamma di diametri 160–350 mm e dentature 48–108 denti.
La famiglia conta 8 codici, con diametri da 160 a 350 mm, fori da 20 a 30 mm e dentature da 48 a 108 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU3A, verificare la singola configurazione nella gamma di diametri 160–350 mm e dentature 48–108 denti.
No. Il catalogo indica esplicitamente che la lama incisore non è richiesta: la dentatura alternata a 38° garantisce una finitura pulita su entrambi i lati del pannello. È il motivo per cui questa famiglia è indicata anche su seghe circolari portatili e sezionatrici verticali, dove un gruppo incisore non è disponibile. Per LU3A, verificare la singola configurazione nella gamma di diametri 160–350 mm e dentature 48–108 denti.
Un angolo di taglio negativo, il cosiddetto mordente negativo, fa sì che la pressione di taglio spinga il pannello contro il piano di lavoro invece di sollevarlo. È la ragione per cui i codici da 160 a 250 mm hanno α tra -5° e -2°, mentre sui diametri maggiori si passa a valori positivi. Per LU3A, verificare la singola configurazione nella gamma di diametri 160–350 mm e dentature 48–108 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU3A il controllo specifico riguarda 8 configurazioni, diametri 160–350 mm, fori 20–30 mm, dentature 48–108 denti; le macchine associate sono Squadratrici, Seghe circolari portatili, Sezionatrici verticali.
