Lame circolariFreud
Serie Freud LG3D a 5 codici per sezionare pannelli bilaminati con lama incisore su squadratrici, nei diametri 250, 300 e 350 mm.
Applicazione
LG3D è la versione essenziale della LU3D: stessa impostazione geometrica — metallo duro H00XA, dentatura piano-trapezio, angolo di taglio a 5° o 10° — ma solo cinque codici, sui diametri 250, 300 e 350 mm con foro da 30 mm. Tre codici a 5° con dentature fitte (Z80, Z96, Z108) coprono la finitura; due codici a 10° con Z72 privilegiano l'avanzamento. È pensata per squadratrici equipaggiate con gruppo incisore, su pannelli bilaminati in truciolare e MDF, in particolare rivestiti in melaminico.
Nota tecnica

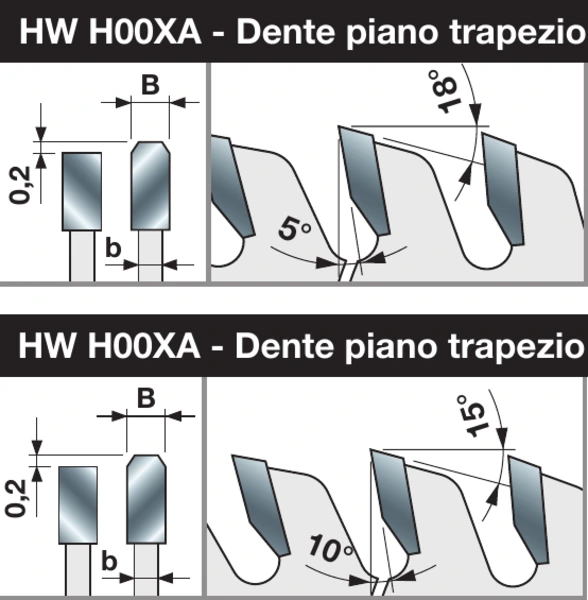

Metallo duro H00XA, dentatura piano-trapezio e angolo di taglio α di 5° oppure 10° secondo il codice, documentati da due schemi geometrici distinti. Corpo con intagli anti-vibrazione. La famiglia lavora in abbinamento alla lama incisore: il catalogo ne indica ottima finitura e lunga durata del tagliente sui pannelli rivestiti in melaminico. Schemi di foratura FT01 e FT02.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00XA, dentatura piano-trapezio e angolo di taglio α di 5° oppure 10° secondo il codice.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

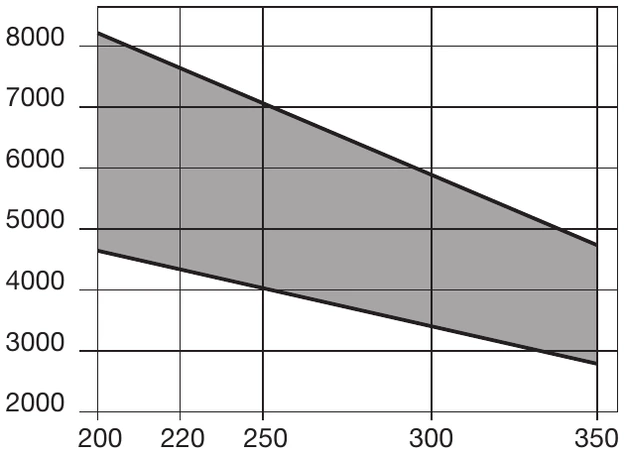

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LG3D.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | α | Articolo |
|---|---|---|---|---|---|---|---|---|
| LG3D0400 | 250 | 3,2 | 2,2 | 30 | 80 | FT01 | 5° | F03FS07438 |
| LG3D0600 | 300 | 3,2 | 2,2 | 30 | 96 | FT01 | 5° | F03FS07436 |
| LG3D0900 | 350 | 3,5 | 2,5 | 30 | 108 | FT02 | 5° | F03FS07437 |
| LG3D2000 | 350 | 3,5 | 2,5 | 30 | 72 | FT02 | 10° | F03FS07573 |
| LG3D2100 | 300 | 3,2 | 2,2 | 30 | 72 | FT01 | 10° | F03FS07574 |
Prima della scelta
Una volta identificata LG3D, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Sezionatura pannelli.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica sezionatura pannelli. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LG3D il controllo specifico riguarda 5 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 72–108 denti; le macchine associate sono Squadratrici.
Il catalogo indica: Truciolare, Truciolare laminato, MDF, MDF laminato. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per la famiglia LG3D il controllo specifico riguarda 5 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 72–108 denti; le macchine associate sono Squadratrici.
La famiglia è prevista per Squadratrici. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LG3D il controllo specifico riguarda 5 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 72–108 denti; le macchine associate sono Squadratrici.
Metallo duro H00XA, dentatura piano-trapezio e angolo di taglio α di 5° oppure 10° secondo il codice. Per la famiglia LG3D il controllo specifico riguarda 5 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 72–108 denti; le macchine associate sono Squadratrici.
La famiglia conta 5 codici, con diametri da 250 a 350 mm, fori da 30 a 30 mm e dentature da 72 a 108 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LG3D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 72–108 denti.
Sono la stessa impostazione geometrica su ampiezze di gamma diverse: la LU3D copre 14 codici da 200 a 350 mm, la LG3D si limita a 5 codici sui tre diametri più richiesti. Il catalogo attribuisce inoltre alla LU3D una resa eccellente sui materiali, contro l'ottimo della LG3D.
Sì, la famiglia è prevista per sezionare pannelli bilaminati con l'ausilio della lama incisore. Su macchine senza incisore va scelta una famiglia progettata per farne a meno, come la LU3A o la LU3E. Per LG3D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 72–108 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LG3D il controllo specifico riguarda 5 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 72–108 denti; le macchine associate sono Squadratrici.
