Serie Freud LG2C a 3 codici per il taglio traverso vena di pannelli di legno e composti su squadratrici e seghe da banco, nei diametri 250, 300 e 350 mm.
Applicazione
LG2C è la proposta essenziale per il traverso vena su squadratrici e seghe da banco: tre soli codici, 250 mm Z80, 300 mm Z96 e 350 mm Z108, tutti con foro da 30 mm. Il design a spessore sottile facilita l'avanzamento del materiale nel taglio traverso vena di legni teneri e duri essiccati e riduce la quantità di materiale asportata a ogni passaggio. La gamma materiali è la più ampia della serie LG e comprende, oltre a legno e truciolare, MDF, MDF laminato e composti termoplastici.
Nota tecnica

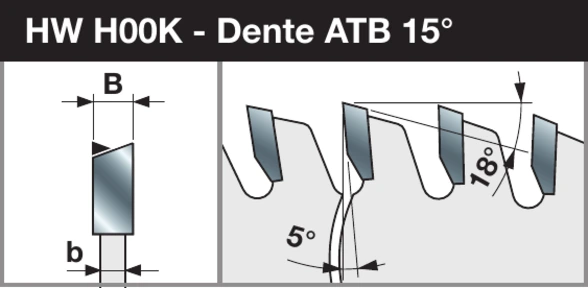

Metallo duro H00K, dentatura alternata ATB 15° e angolo di taglio positivo di 5°. La scheda geometrica di catalogo riporta anche un angolo di 18° sul profilo del dente. Corpo con intagli anti-vibrazione su tutti e tre i codici. Lo spessore di taglio resta 3,2 mm sui 250 e 300 mm e sale a 3,5 mm sul 350 mm; su macchine con incisore la corrispondenza tra spessore di taglio e incisore va verificata prima del montaggio.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00K, dentatura alternata ATB 15° e angolo di taglio positivo di 5°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi
I grafici aiutano a capire come cambiano il regime consigliato e la capacità di taglio lungo l’intera gamma LG2C.

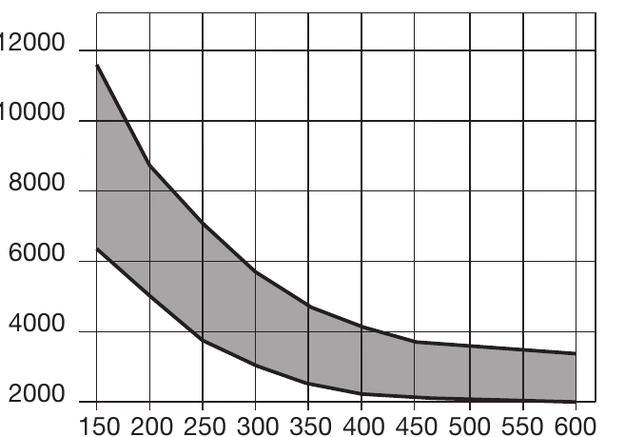

Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.

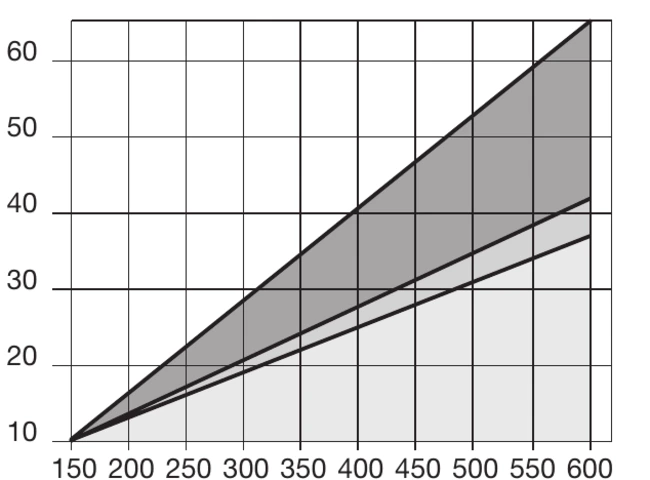

Capacità di taglio
Il grafico è un riferimento di famiglia; ingombri e capacità reali dipendono anche dalla macchina.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LG2C1200 | 250 | 3,2 | 2,2 | 30 | 80 | FT01 | F03FS07570 |
| LG2C1500 | 300 | 3,2 | 2,2 | 30 | 96 | FT01 | F03FS07571 |
| LG2C2000 | 350 | 3,5 | 2,5 | 30 | 108 | FT02 | F03FS07572 |
Prima della scelta
Una volta identificata LG2C, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio traverso vena.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio traverso vena. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LG2C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 80–108 denti; le macchine associate sono Squadratrici, Seghe da banco.
Il catalogo indica: Legno tenero, Legno duro, Truciolare, MDF, MDF laminato, Composti termoplastici. Densità, rivestimento e stato del bordo del pannello incidono sulla finitura quanto la scelta della lama. Per LG2C, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
La famiglia è prevista per Squadratrici e Seghe da banco. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LG2C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 80–108 denti; le macchine associate sono Squadratrici, Seghe da banco.
Si parte da diametro e foro imposti dalla macchina — la gamma copre Ø 250–350 mm e fori da 30 a 30 mm — poi si sceglie la dentatura, da 80 a 108 denti, in funzione della finitura richiesta. Il selettore dimensionale restringe l'elenco senza sostituire il controllo sulla macchina. Per LG2C, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
Metallo duro H00K, dentatura alternata ATB 15° e angolo di taglio positivo di 5°. Per la famiglia LG2C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 80–108 denti; le macchine associate sono Squadratrici, Seghe da banco.
NL è lo schema dei fori di trascinamento, scritto come numero di fori/diametro/interasse. FT01 raggruppa 2/7/42 + 2/9/46,4 + 2/10/60 e FT02 raggruppa 2/9/46,4 + 2/10/60: sono lame preforate con più schemi insieme, così da coprire flange diverse. Il trattino indica assenza di forature supplementari. Per la famiglia LG2C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 80–108 denti; le macchine associate sono Squadratrici, Seghe da banco.
Il regime scende all'aumentare del diametro: la curva di famiglia parte da circa 6000–11500 giri/min sui 150 mm e scende verso 2000–3300 giri/min sui 600 mm. Il valore riportato sul corpo della lama e il limite della macchina restano vincolanti. Per la famiglia LG2C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 80–108 denti; le macchine associate sono Squadratrici, Seghe da banco.
Il catalogo indica che lo spessore ridotto del corpo e del taglio facilita l'avanzamento del materiale nel traverso vena di legni teneri e duri essiccati, riducendo al tempo stesso il materiale asportato. In pratica serve meno potenza per lo stesso taglio e si genera meno scarto in polvere e truciolo. Per LG2C, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
