Lame circolariFreud
Serie Freud LU4D a 3 codici per il taglio di materiali polimerici "solid surface" su squadratrici, seghe da banco e troncatrici singole, nei diametri da 250 a 350 mm.
Applicazione
LU4D è la lama per i materiali polimerici compositi noti come "solid surface", i piani continui in resina e minerale usati per cucine e arredo bagno. Tre codici: 250 mm Z80, 300 mm Z96 e 350 mm Z108, tutti con foro da 30 mm. Il materiale è fortemente abrasivo per via della carica minerale, e la scelta ricade su una dentatura piano-trapezio a doppia affilatura con angolo di taglio ridotto a 5°: il dente trapezoidale sgrossa e assorbe l'abrasione, quello piano rifinisce il fondo del taglio.
Nota tecnica
Metallo duro H01K con dentatura a doppio trapezio. Il catalogo indica che l'affilatura del dente doppio trapezio garantisce una finitura impeccabile e attribuisce la lunga durata della lama alla straordinaria resistenza del metallo duro ai materiali abrasivi; nel testo descrittivo la qualità è indicata come H00XA mentre l'intestazione dello schema geometrico riporta H01K. Corpo con intagli anti-vibrazione. Unico schema di foratura previsto: FT02.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.

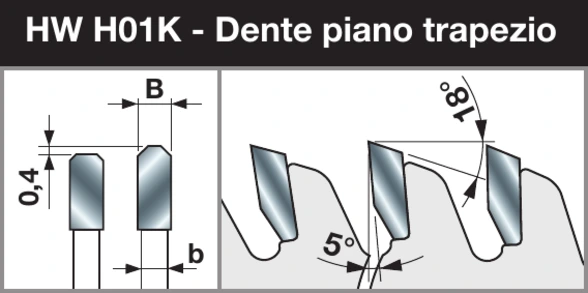

Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 5°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi

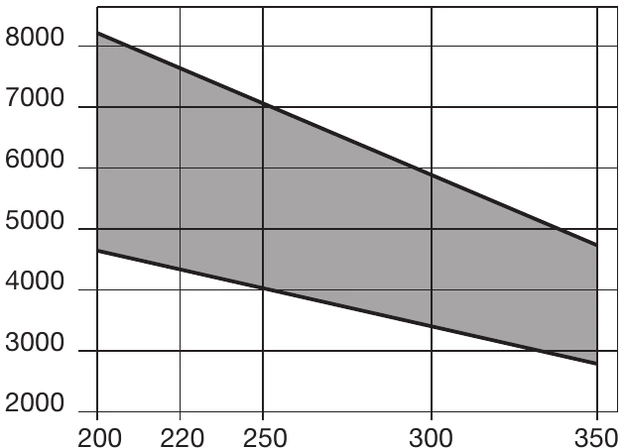

Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU4D.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU4D0100 | 250 | 3,2 | 2,5 | 30 | 80 | FT02 | F03FS07294 |
| LU4D0200 | 300 | 3,2 | 2,5 | 30 | 96 | FT02 | F03FS07295 |
| LU4D0300 | 350 | 3,5 | 2,8 | 30 | 108 | FT02 | F03FS07296 |
Prima della scelta
Una volta identificata LU4D, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio materiali polimerici.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio materiali polimerici. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per LU4D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
Il catalogo indica: Materiali polimerici. Lega, stato superficiale e spessore della parete incidono sul risultato quanto la scelta della lama. Per LU4D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
La famiglia è prevista per Squadratrici e Seghe da banco e Troncatrici. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per LU4D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
Metallo duro H01K, dentatura piano-trapezio e angolo di taglio positivo di 5°. Per la famiglia LU4D il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 80–108 denti; le macchine associate sono Squadratrici, Seghe da banco, Troncatrici.
La famiglia conta 3 codici, con diametri da 250 a 350 mm, fori da 30 a 30 mm e dentature da 80 a 108 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU4D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
Sono materiali polimerici compositi in resina acrilica caricata con minerali, usati per piani continui di cucine e bagni. Non sono plastiche pure: la carica minerale li rende decisamente abrasivi, ed è la ragione per cui questa famiglia punta sulla resistenza del tagliente più che sulla velocità di taglio. Per LU4D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
La sequenza alterna un dente trapezoidale, che sgrossa e assorbe la parte abrasiva del lavoro, e un dente piano che rifinisce il fondo del taglio. Su un materiale caricato a minerale è la geometria che dà insieme finitura e durata, come indicato dal catalogo. Per LU4D, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 80–108 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU4D il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 80–108 denti; le macchine associate sono Squadratrici, Seghe da banco, Troncatrici.
