Lame circolariFreud
Serie Freud LU3E a 4 codici per sezionare pannelli bilaminati fino a 40 mm di spessore senza lama incisore, nei diametri da 220 a 350 mm.
Applicazione
LU3E copre la sezionatura del bilaminato di forte spessore: il catalogo la indica per pannelli di truciolare e MDF bilaminati fino a 40 mm, senza bisogno della lama incisore. Quattro codici — 220 mm Z56, 250 mm Z60, 300 mm Z72 e 350 mm Z84 — tutti con foro da 30 mm. La chiave è l'angolo di taglio negativo di -6°: la lama lavora in trazione contro il piano invece di sollevare il pannello, condizione necessaria quando si taglia un pacco spesso su sezionatrice orizzontale o verticale.
Nota tecnica

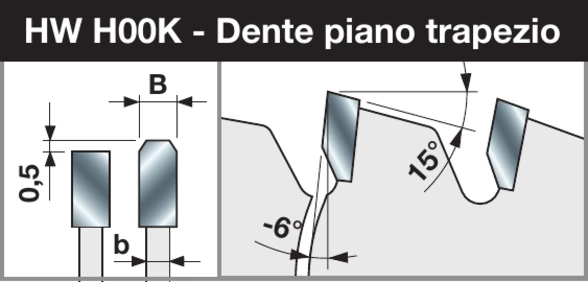

Metallo duro H00K, dentatura piano-trapezio e angolo di taglio negativo di -6°. Il catalogo indica lo spessore massimo di 40 mm e specifica che la lama incisore non è richiesta; è adatta in particolare ai pannelli rivestiti in melamminico. Con mordente negativo la pressione di taglio agisce sul piano di lavoro. Corpo con intagli anti-vibrazione. Schemi di foratura FT01 e FT02.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00K, dentatura piano-trapezio e angolo di taglio negativo di -6°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.

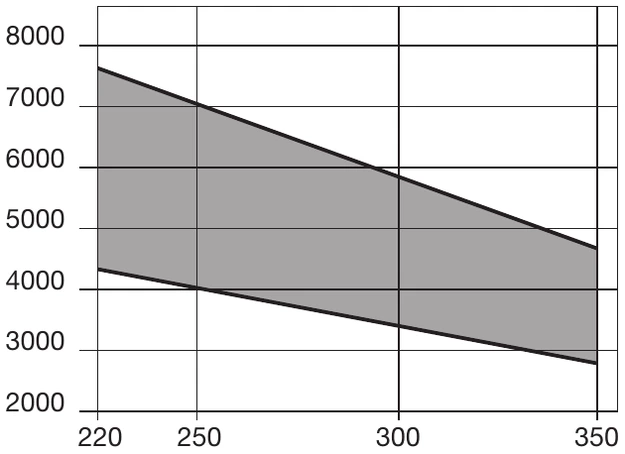

Parametri operativi
Il grafico aiuta a capire come cambia il regime consigliato lungo l’intera gamma LU3E.
Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU3E0100 | 220 | 3,2 | 2,2 | 30 | 56 | 2/7/42 | F03FS05109 |
| LU3E0200 | 250 | 3,2 | 2,2 | 30 | 60 | FT01 | F03FS05111 |
| LU3E0300 | 300 | 3,2 | 2,2 | 30 | 72 | FT01 | F03FS05113 |
| LU3E0400 | 350 | 3,5 | 2,5 | 30 | 84 | FT02 | F03FS05115 |
Prima della scelta
Una volta identificata LU3E, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Sezionatura pannelli.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica sezionatura pannelli. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU3E il controllo specifico riguarda 4 configurazioni, diametri 220–350 mm, fori 30 mm, dentature 56–84 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali, Sezionatrici verticali.
Il catalogo indica: Truciolare laminato, MDF laminato. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per la famiglia LU3E il controllo specifico riguarda 4 configurazioni, diametri 220–350 mm, fori 30 mm, dentature 56–84 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali, Sezionatrici verticali.
La famiglia è prevista per Squadratrici e Sezionatrici orizzontali e Sezionatrici verticali. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU3E il controllo specifico riguarda 4 configurazioni, diametri 220–350 mm, fori 30 mm, dentature 56–84 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali, Sezionatrici verticali.
Metallo duro H00K, dentatura piano-trapezio e angolo di taglio negativo di -6°. Per LU3E, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 56–84 denti.
La famiglia conta 4 codici, con diametri da 220 a 350 mm, fori da 30 a 30 mm e dentature da 56 a 84 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU3E, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 56–84 denti.
Il catalogo indica pannelli di truciolare e MDF bilaminati con spessore fino a 40 mm. Oltre quel valore la geometria a -6° non è più il riferimento corretto e conviene passare a una lama da sezionatura dedicata. Per LU3E, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 56–84 denti.
Con angolo negativo la componente di taglio spinge il pannello verso il piano di lavoro anziché sollevarlo. Su spessori importanti e su macchine dove il pannello non è bloccato meccanicamente lungo tutta la linea di taglio, è la condizione che tiene fermo il pezzo e mantiene il bordo pulito. Per LU3E, verificare la singola configurazione nella gamma di diametri 220–350 mm e dentature 56–84 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU3E il controllo specifico riguarda 4 configurazioni, diametri 220–350 mm, fori 30 mm, dentature 56–84 denti; le macchine associate sono Squadratrici, Sezionatrici orizzontali, Sezionatrici verticali.
Approfondimenti
Il catalogo parte dall'utensile, le guide dal problema. Se stai ancora scegliendo, conviene leggerle prima.
