Lame circolariFreud
Famiglia Freud a 11 codici per la carpenteria e l'edilizia, da 250 a 700 mm, con dentature rade e dente smussato adatto ai legni da costruzione anche con chiodi o graffe.
Applicazione
LU1B è la lama da cantiere e da carpenteria della gamma Freud: 11 diametri da 250 a 700 mm, tutti con foro da 30 mm, e dentature volutamente rade — da 18 denti sul 250 mm a 60 sul 700 mm. Poche placchette grandi con dente smussato a 45° assorbono meglio gli urti rispetto a una dentatura fitta, che è esattamente ciò che serve su travi, pannelli per casseformi e legname di recupero dove il tagliente può incontrare chiodi o graffe metalliche. Il metallo duro K10S completa l'impostazione: tenacità prima di finitura.
Nota tecnica
Metallo duro K10S, dente smussato a 45° e angolo di taglio positivo di 15°. La forma del dente è ottimizzata per il taglio di legni da costruzione anche in presenza di chiodi o graffe in metallo: la lama tollera l'urto, ma un contatto ripetuto con parti metalliche resta comunque abrasivo per il tagliente. Il catalogo non attribuisce a questa famiglia la tecnologia anti-vibrazione presente su altre serie. Tre schemi di foratura, FT01, FT02 e FT03, coprono le flange più diffuse.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.

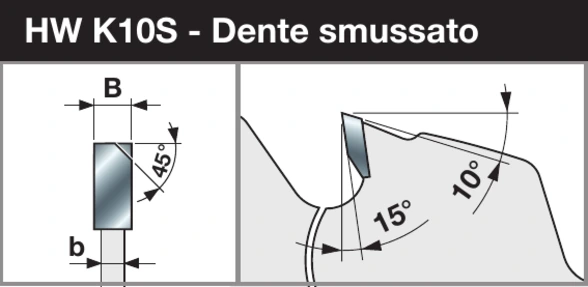

Metallo duro K10S, dente smussato a 45° e angolo di taglio positivo di 15°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Parametri operativi
I grafici aiutano a capire come cambiano il regime consigliato e la capacità di taglio lungo l’intera gamma LU1B.

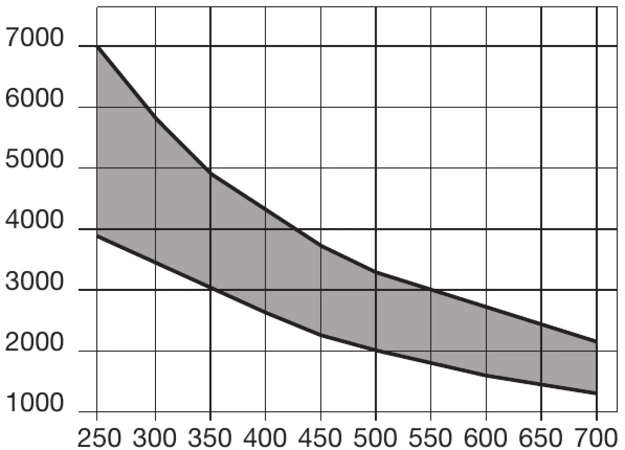

Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.

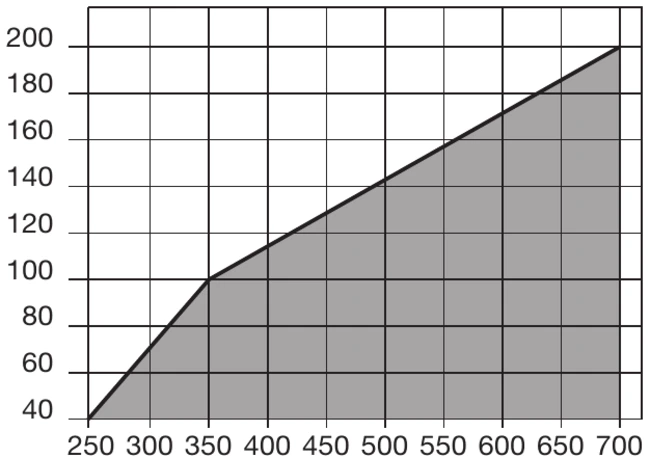

Capacità di taglio
Il grafico è un riferimento di famiglia; ingombri e capacità reali dipendono anche dalla macchina.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LU1B0100 | 250 | 3,4 | 2,2 | 30 | 18 | FT01 | F03FS04579 |
| LU1B0200 | 300 | 3,4 | 2,2 | 30 | 20 | FT01 | F03FS04580 |
| LU1B0300 | 315 | 3,4 | 2,2 | 30 | 20 | FT01 | F03FS04582 |
| LU1B0400 | 350 | 3,7 | 2,5 | 30 | 24 | FT02 | F03FS04583 |
| LU1B0500 | 400 | 4 | 2,8 | 30 | 28 | 2/10/60 | F03FS04585 |
| LU1B0600 | 450 | 4,2 | 3 | 30 | 32 | FT03 | F03FS04586 |
| LU1B0700 | 500 | 4,4 | 3,2 | 30 | 36 | FT03 | F03FS04587 |
| LU1B0800 | 550 | 4,8 | 3,5 | 30 | 44 | 2/10/60 | F03FS04588 |
| LU1B0900 | 600 | 5,2 | 4 | 30 | 48 | FT03 | F03FS04589 |
| LU1B1000 | 650 | 5,6 | 4,2 | 30 | 54 | FT02 | F03FS08324 |
| LU1B1100 | 700 | 5,6 | 4,2 | 30 | 60 | 2/10/60 | F03FS05892 |
Prima della scelta
Una volta identificata LU1B, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio lungo vena / Taglio traverso vena.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica taglio lungo vena e taglio traverso vena. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LU1B il controllo specifico riguarda 11 configurazioni, diametri 250–700 mm, fori 30 mm, dentature 18–60 denti; le macchine associate sono Squadratrici, Seghe da banco.
Il catalogo indica: Legno tenero, Legno duro, Travi da costruzione in legno, Pannelli per casseformi. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per LU1B, verificare la singola configurazione nella gamma di diametri 250–700 mm e dentature 18–60 denti.
La famiglia è prevista per Squadratrici e Seghe da banco. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LU1B il controllo specifico riguarda 11 configurazioni, diametri 250–700 mm, fori 30 mm, dentature 18–60 denti; le macchine associate sono Squadratrici, Seghe da banco.
Metallo duro K10S, dente smussato a 45° e angolo di taglio positivo di 15°. Per LU1B, verificare la singola configurazione nella gamma di diametri 250–700 mm e dentature 18–60 denti.
La famiglia conta 11 codici, con diametri da 250 a 700 mm, fori da 30 a 30 mm e dentature da 18 a 60 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LU1B, verificare la singola configurazione nella gamma di diametri 250–700 mm e dentature 18–60 denti.
Su una lama da carpenteria la priorità è la resistenza del tagliente, non la finitura. Una dentatura rada — 18 denti sul 250 mm, 28 sul 400 mm — significa placchette più grandi e più robuste, con ampio spazio per lo scarico del truciolo su legname umido o sporco. Per LU1B, verificare la singola configurazione nella gamma di diametri 250–700 mm e dentature 18–60 denti.
Il catalogo indica che la forma del dente è ottimizzata per il taglio di legni da costruzione anche con chiodi o graffe in metallo. È una tolleranza all'urto accidentale, non un invito a tagliare metallo: ogni contatto consuma il tagliente e va evitato quando possibile. Per LU1B, verificare la singola configurazione nella gamma di diametri 250–700 mm e dentature 18–60 denti.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LU1B il controllo specifico riguarda 11 configurazioni, diametri 250–700 mm, fori 30 mm, dentature 18–60 denti; le macchine associate sono Squadratrici, Seghe da banco.
