Lame circolariFreud
Lame Freud con denti stabilizzatori per il taglio in batteria di legni teneri e duri essiccati su macchine multilama.
Applicazione
LM04 comprende 20 configurazioni per taglio lungo vena in batteria, con diametri da 250 a 400 mm e numerose combinazioni di foro e trascinamento. Il catalogo le indica per legni teneri e duri essiccati con umidità massima del 15%.
Nota tecnica
Dentatura ATB 10° in metallo duro K10S con denti stabilizzatori. La notazione Z separa i denti di taglio dai denti stabilizzatori; foro e cave devono coincidere con la configurazione della macchina multilama.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro K10S, dentatura alternata ATB 10° e denti stabilizzatori per il taglio in batteria.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Parametri operativi
I grafici aiutano a capire come cambiano il regime consigliato e la capacità di taglio lungo l’intera gamma LM04.

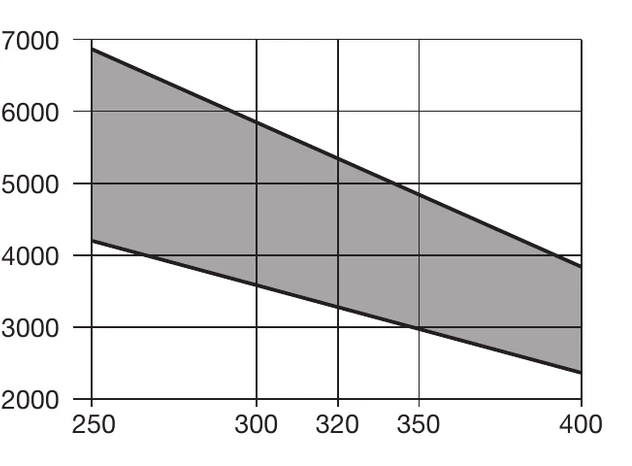

Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.
Capacità di taglio
Il grafico è un riferimento di famiglia; ingombri e capacità reali dipendono anche dalla macchina.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LM040100 | 250 | 3,2 | 2,2 | 30 | 20+2+2 | 2CH 10x4 + FT02 | F03FS02891 |
| LM040200 | 250 | 3,2 | 2,2 | 60 | 20+2+2 | 4CH 21x5 | F03FS02893 |
| LM040300 | 250 | 3,2 | 2,2 | 70 | 20+2+2 | 4CH 21x5 | F03FS02895 |
| LM040400 | 250 | 3,2 | 2,2 | 80 | 20+2+2 | 2CH 13x5 + 2CH 21x5 | F03FS02897 |
| LM040500 | 300 | 3,2 | 2,2 | 30 | 24+2+2 | 2CH 10x4 + FT02 | F03FS02899 |
| LM040600 | 300 | 3,2 | 2,2 | 60 | 24+2+2 | 4CH 21x5 | F03FS02901 |
| LM040700 | 300 | 3,2 | 2,2 | 70 | 24+2+2 | 4CH 21x5 | F03FS02903 |
| LM040800 | 300 | 3,2 | 2,2 | 80 | 24+2+2 | 2CH 13x5 + 2CH 21x5 | F03FS02906 |
| LM040900 | 320 | 3,2 | 2,2 | 30 | 24+2+2 | 2CH 10x4 + FT02 | F03FS02908 |
| LM041000 | 320 | 3,2 | 2,2 | 80 | 24+2+2 | 2CH 13x5 + 2CH 21x5 | F03FS02910 |
| LM041100 | 350 | 3,5 | 2,5 | 30 | 28+2+4 | 2CH 10x4 + FT02 | F03FS02912 |
| LM041200 | 350 | 3,5 | 2,5 | 60 | 28+2+4 | 4CH 21x5 | F03FS02914 |
| LM041300 | 350 | 3,5 | 2,5 | 70 | 28+2+4 | 4CH 21x5 | F03FS02916 |
| LM041400 | 350 | 3,5 | 2,5 | 80 | 28+2+4 | 2CH 13x5 + 2CH 21x5 | F03FS02919 |
| LM041500 | 400 | 4 | 2,8 | 30 | 28+2+4 | 2CH 10X4 + FT02 | F03FS02921 |
| LM041600 | 400 | 4 | 2,8 | 70 | 28+2+4 | 4CH 21x5 | F03FS02923 |
| LM041700 | 400 | 4 | 2,8 | 80 | 28+2+4 | 2CH 13x5 + 2CH 21x5 | F03FS02926 |
| LM042200 | 350 | 3,5 | 2,5 | 90 | 28+2+4 | 4CH 21x5 | F03FS02935 |
| LM042400 | 350 | 3,5 | 2,5 | 70 | 24+2+4 | 4CH 21x5 | F03FS06243 |
| LM042500 | 350 | 3,5 | 2,5 | 80 | 24+2+4 | 2CH 13x5 + 2CH 21x5 | F03FS06244 |
Prima della scelta
Una volta identificata LM04, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio in batteria.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
La famiglia LM04 è indicata per Taglio in batteria. La configurazione esatta deve essere compatibile con materiale, macchina e parametri della singola variante.
Il catalogo indica: Legno tenero, Legno duro. Umidità, rivestimento e composizione del pannello o del legno vanno comunque considerati nella scelta. Per la famiglia LM04 il controllo specifico riguarda 20 configurazioni, diametri 250–400 mm, fori 30–90 mm, dentature 20–28 denti; le macchine associate sono Macchine multilama.
La famiglia è prevista per Macchine multilama. Prima del montaggio vanno verificati diametro, foro, flange, trascinamento e regime ammesso. Per la famiglia LM04 il controllo specifico riguarda 20 configurazioni, diametri 250–400 mm, fori 30–90 mm, dentature 20–28 denti; le macchine associate sono Macchine multilama.
Si parte da diametro e foro, poi si confrontano spessore di taglio, corpo, dentatura e forature. Il selettore dimensionale restringe l'elenco senza sostituire il controllo sulla macchina. Per la famiglia LM04 il controllo specifico riguarda 20 configurazioni, diametri 250–400 mm, fori 30–90 mm, dentature 20–28 denti; le macchine associate sono Macchine multilama.
Metallo duro K10S, dentatura alternata ATB 10° e denti stabilizzatori per il taglio in batteria. Per LM04, verificare la singola configurazione nella gamma di diametri 250–400 mm e dentature 20–28 denti.
Indicano forature e cave supplementari di trascinamento. Devono corrispondere esattamente alla flangia o all'albero della macchina; il solo foro centrale non è sufficiente. Per la famiglia LM04 il controllo specifico riguarda 20 configurazioni, diametri 250–400 mm, fori 30–90 mm, dentature 20–28 denti; le macchine associate sono Macchine multilama.
Il regime dipende dal diametro e dalla configurazione. Quando disponibile va consultata la curva della famiglia, senza superare il limite riportato sulla lama e sulla macchina. Per la famiglia LM04 il controllo specifico riguarda 20 configurazioni, diametri 250–400 mm, fori 30–90 mm, dentature 20–28 denti; le macchine associate sono Macchine multilama.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LM04 il controllo specifico riguarda 20 configurazioni, diametri 250–400 mm, fori 30–90 mm, dentature 20–28 denti; le macchine associate sono Macchine multilama.
