Lame circolariFreud
Gamma Freud a 17 codici di lame incisore regolabili in due parti per squadratrici, da 80 a 200 mm, con spessore di taglio regolabile e abbinamento macchina per codice.
Applicazione
LI16M è l'incisore regolabile a due dischi: la dentatura indicata in tabella come 10+10, 12+12, 14+14, 20+20 o 28+28 corrisponde ai denti dei due semi-dischi che compongono il gruppo. Lo spessore di taglio si regola distanziando i due dischi e resta compreso nell'intervallo indicato in tabella. I 17 codici coprono da 80 a 200 mm di diametro e sono in larga parte abbinati a un costruttore preciso — Robland, Felder, Schelling, Panhans, Martin, Altendorf, Striebig, Baldan, Holzher, SCM, Mrozek, Griggio, Paoloni, Giben, Mayer. Tre codici, LI16M PF3, RF3 e IF3, si regolano direttamente in macchina senza anelli distanziali.
Nota tecnica

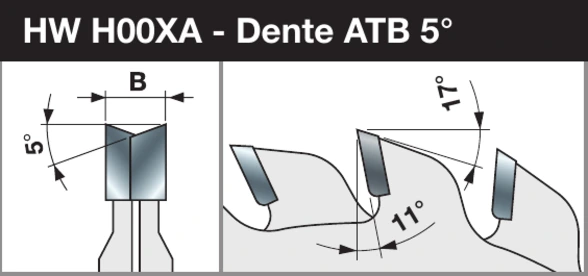

Metallo duro H00XA, dentatura alternata ATB 5° e angolo di taglio positivo di 11°. Il gruppo è composto da due dischi: il valore Z in tabella è riportato come somma dei denti dei due elementi. Lo spessore di taglio è un intervallo e si ottiene inserendo anelli distanziali fra i due dischi, tranne sui codici LI16M PF3, LI16M RF3 e LI16M IF3, dove la regolazione dello spessore viene fatta in macchina senza l'uso di anelli distanziali. Per questa famiglia il catalogo non riporta lo spessore del corpo lama né schemi di foratura. Il diametro dell'incisore va sempre verificato rispetto al gruppo previsto dalla squadratrice.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H00XA, dentatura alternata ATB 5° e angolo di taglio positivo di 11°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | Macchina | Articolo |
|---|---|---|---|---|---|---|---|
| LI16MAA3 | 120 | 2,8–3,6 | — | 20 | 12+12 | Holzher - SCM | F03FS02485 |
| LI16MAB3 | 120 | 2,8–3,6 | — | 22 | 12+12 | Altendorf - Martin - Mrozek | F03FS02488 |
| LI16MBA3 | 100 | 2,8–3,6 | — | 20 | 12+12 | Schelling - Panhans - Martin | F03FS02491 |
| LI16MBB3 | 100 | 2,8–3,6 | — | 22 | 12+12 | Altendorf - Striebig - Panhans | F03FS02493 |
| LI16MBR3 | 100 | 2,8–3,6 | — | 25,40 | 12+12 | Baldan | F03FS07433 |
| LI16MCA3 | 105 | 2,8–3,6 | — | 20 | 10+10 | — | F03FS02495 |
| LI16MDA3 | 125 | 4–4,7 | — | 20 | 20+20 | SCM | F03FS02496 |
| LI16MEA3 | 125 | 2,8–3,6 | — | 20 | 14+14 | — | F03FS02498 |
| LI16MEB3 | 125 | 2,8–3,6 | — | 22 | 14+14 | — | F03FS02499 |
| LI16MFA3 | 125 | 2,8–3,6 | — | 20 | 12+12 | Paoloni | F03FS02500 |
| LI16MGA3 | 80 | 2,8–3,6 | — | 20 | 12+12 | Felder | F03FS02501 |
| LI16MHA3 | 80 | 2,8–3,6 | — | 20 | 10+10 | Robland | F03FS02502 |
| LI16MIF3 | 120 | 4–5 | — | 50 | 12+12 | — | F03FS02504 |
| LI16MKE3 | 125 | 4–5 | — | 45 | 12+12 | Giben - Mayer | F03FS02506 |
| LI16MOF3 | 200 | 4–5,2 | — | 50 | 28+28 | Giben | F03FS02511 |
| LI16MPF3 | 120 | 2,8–3,6 | — | 50 | 12+12 | Altendorf - Griggio | F03FS02512 |
| LI16MRF3 | 120 | 2,8–3,6 | — | 50 | 12+12 | Felder | F03FS06512 |
Prima della scelta
Una volta identificata LI16M, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Incisione pannelli.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
Il catalogo indica incisione pannelli. La configurazione va comunque verificata rispetto a materiale, macchina e parametri della singola variante. Per la famiglia LI16M il controllo specifico riguarda 17 configurazioni, diametri 80–200 mm, fori 20–50 mm, dentature 10–28 denti; le macchine associate sono Squadratrici.
Il catalogo indica: Truciolare laminato, MDF laminato. Densità, rivestimento e stato del bordo incidono sulla finitura quanto la scelta della lama. Per la famiglia LI16M il controllo specifico riguarda 17 configurazioni, diametri 80–200 mm, fori 20–50 mm, dentature 10–28 denti; le macchine associate sono Squadratrici.
La famiglia è prevista per Squadratrici. Prima del montaggio vanno verificati foro, flange, schema di trascinamento e regime massimo ammesso dalla macchina. Per la famiglia LI16M il controllo specifico riguarda 17 configurazioni, diametri 80–200 mm, fori 20–50 mm, dentature 10–28 denti; le macchine associate sono Squadratrici.
Metallo duro H00XA, dentatura alternata ATB 5° e angolo di taglio positivo di 11°. Per LI16M, verificare la singola configurazione nella gamma di diametri 80–200 mm e dentature 10–28 denti.
La famiglia conta 17 codici, con diametri da 80 a 200 mm, fori da 20 a 50 mm e dentature da 10 a 28 denti. Il selettore dimensionale restringe l'elenco partendo da diametro e foro imposti dalla macchina. Per LI16M, verificare la singola configurazione nella gamma di diametri 80–200 mm e dentature 10–28 denti.
L'incisore è composto da due dischi affiancati: il primo numero sono i denti di un disco, il secondo quelli dell'altro. Un 12 + 12 è quindi un gruppo da due dischi da 12 denti ciascuno, non una lama singola da 24. Per LI16M, verificare la singola configurazione nella gamma di diametri 80–200 mm e dentature 10–28 denti.
Inserendo anelli distanziali fra i due dischi, così da coprire l'intervallo di spessore indicato in tabella. Fanno eccezione i codici LI16M PF3, RF3 e IF3, dove la regolazione si fa direttamente in macchina senza anelli.
Si parte dalla macchina, indicata in tabella per la maggior parte dei codici, poi si verificano diametro e foro. Dove la colonna macchina è vuota il codice non è legato a un costruttore specifico e la scelta si fa sulle sole misure e sull'intervallo di spessore richiesto. Per LI16M, verificare la singola configurazione nella gamma di diametri 80–200 mm e dentature 10–28 denti.
