Lame circolariFreud
Lame Freud per pannelli di legno e composti, adatte al taglio lungo e traverso vena su squadratrici e seghe da banco.
Applicazione
LG2A comprende quattro configurazioni da 250 a 350 mm per legno tenero e duro, multistrato, truciolare e MDF. La gamma offre due dentature differenti sul diametro 300 mm per adattare avanzamento e finitura.
Nota tecnica
Geometria ATB 10° in metallo duro H01K e angolo positivo di 15°. Prima della scelta verificare il tipo di pannello, il verso del taglio e il numero di denti oltre alle dimensioni della macchina.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H01K, dentatura alternata ATB 10° e angolo di taglio positivo di 15°.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Parametri operativi
I grafici aiutano a capire come cambiano il regime consigliato e la capacità di taglio lungo l’intera gamma LG2A.

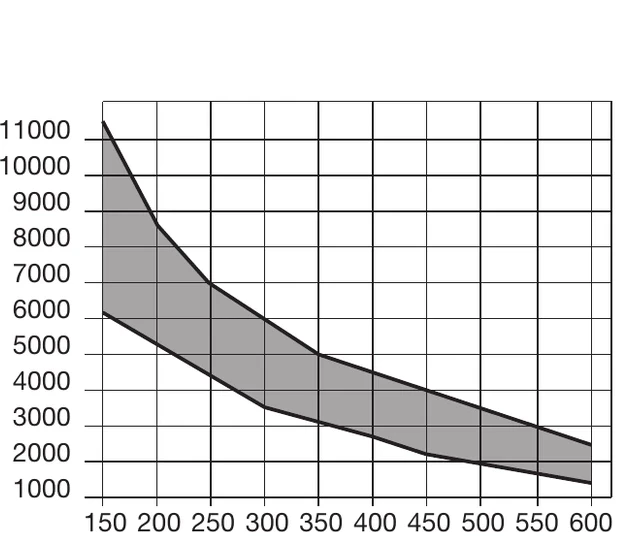

Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.

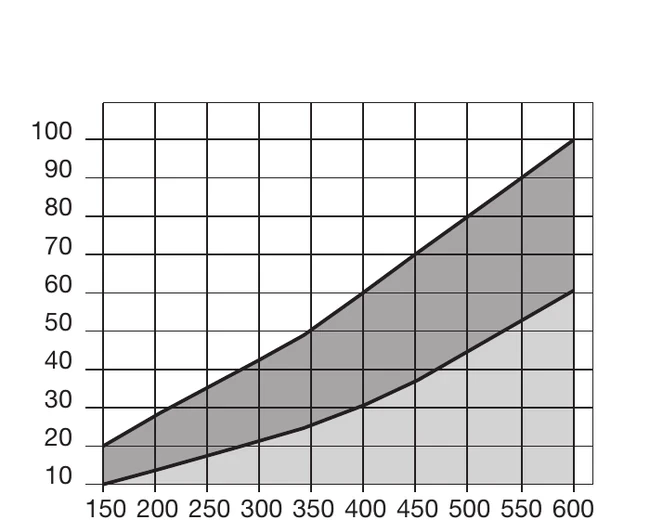

Capacità di taglio
Il grafico è un riferimento di famiglia; ingombri e capacità reali dipendono anche dalla macchina.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LG2A1700 | 250 | 3,2 | 2,2 | 30 | 40 | FT01 | F03FS07562 |
| LG2A1900 | 300 | 3,2 | 2,2 | 30 | 36 | FT01 | F03FS07563 |
| LG2A2100 | 300 | 3,2 | 2,2 | 30 | 48 | FT01 | F03FS07564 |
| LG2A2800 | 350 | 3,5 | 2,5 | 30 | 54 | FT02 | F03FS07565 |
Prima della scelta
Una volta identificata LG2A, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio lungo vena / Taglio traverso vena.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
La famiglia LG2A è indicata per Taglio lungo vena e Taglio traverso vena. La configurazione esatta deve essere compatibile con materiale, macchina e parametri della singola variante.
Il catalogo indica: Legno tenero, Legno duro, Multistrato, Truciolare, MDF. Umidità, rivestimento e composizione del pannello o del legno vanno comunque considerati nella scelta. Per la famiglia LG2A il controllo specifico riguarda 4 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 36–54 denti; le macchine associate sono Squadratrici, Seghe da banco.
La famiglia è prevista per Squadratrici e Seghe da banco. Prima del montaggio vanno verificati diametro, foro, flange, trascinamento e regime ammesso. Per la famiglia LG2A il controllo specifico riguarda 4 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 36–54 denti; le macchine associate sono Squadratrici, Seghe da banco.
Si parte da diametro e foro, poi si confrontano spessore di taglio, corpo, dentatura e forature. Il selettore dimensionale restringe l'elenco senza sostituire il controllo sulla macchina. Per la famiglia LG2A il controllo specifico riguarda 4 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 36–54 denti; le macchine associate sono Squadratrici, Seghe da banco.
Metallo duro H01K, dentatura alternata ATB 10° e angolo di taglio positivo di 15°. Per LG2A, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 36–54 denti.
Indicano forature e cave supplementari di trascinamento. Devono corrispondere esattamente alla flangia o all'albero della macchina; il solo foro centrale non è sufficiente. Per la famiglia LG2A il controllo specifico riguarda 4 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 36–54 denti; le macchine associate sono Squadratrici, Seghe da banco.
Il regime dipende dal diametro e dalla configurazione. Quando disponibile va consultata la curva della famiglia, senza superare il limite riportato sulla lama e sulla macchina. Per la famiglia LG2A il controllo specifico riguarda 4 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 36–54 denti; le macchine associate sono Squadratrici, Seghe da banco.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LG2A il controllo specifico riguarda 4 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 36–54 denti; le macchine associate sono Squadratrici, Seghe da banco.
