Lame circolariFreud
Tre lame Freud per taglio lungo vena e in batteria di legno massiccio su squadratrici e macchine multilama.
Applicazione
LG1C concentra in tre codici i diametri 250, 300 e 350 mm, tutti con foro da 30 mm. È progettata per taglio lungo vena e taglio in batteria di legni teneri e duri, anche con nodi non aderenti.
Nota tecnica
Geometria ATB 10° in metallo duro H01K con limitatore e angolo di taglio positivo. FT01 e FT02 identificano forature supplementari che devono corrispondere alla macchina.
Compatibilità visiva
01 Macchine compatibili
02 Materiali lavorabili
Verifica sempre lo schema di foratura
Configurazione tecnica
Dati comuni alla famiglia, separati dalle misure specifiche di ogni codice.
Metallo duro H01K, dentatura alternata ATB 10°, angolo positivo e limitatore.
Taglienti in metallo duro selezionato per durata e qualità del taglio.
Rivestimento studiato per limitare attrito, calore e accumuli.
Soluzione destinata a ridurre vibrazioni e rumorosità.
Limitatore per controllare l’avanzamento del dente nel materiale.
Parametri operativi
I grafici aiutano a capire come cambiano il regime consigliato e la capacità di taglio lungo l’intera gamma LG1C.

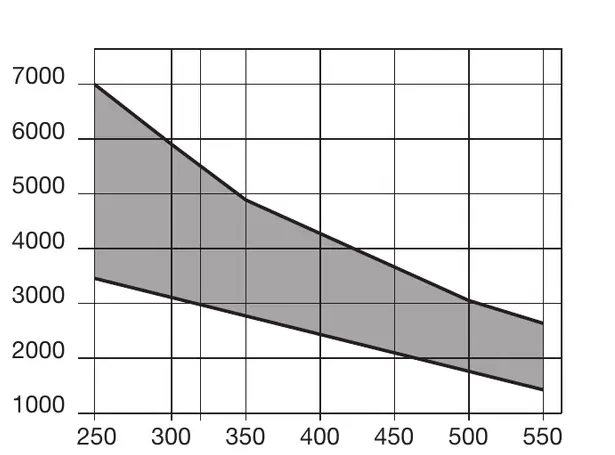

Regime di rotazione
Il valore effettivo deve rimanere entro i limiti della lama e della macchina utilizzata.

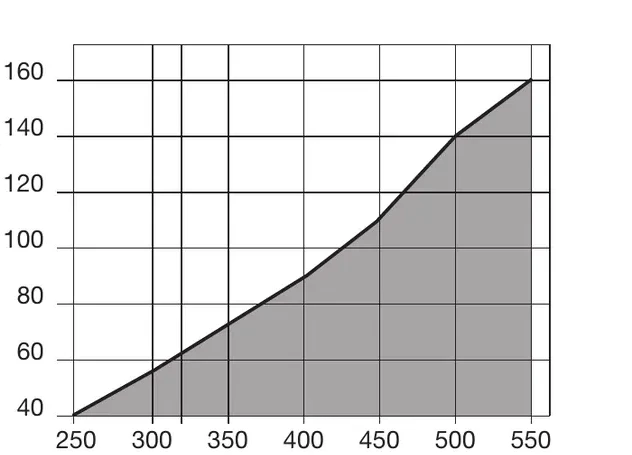

Capacità di taglio
Il grafico è un riferimento di famiglia; ingombri e capacità reali dipendono anche dalla macchina.
Controllo indispensabile: prima del montaggio verificare diametro, foro, schema delle forature, senso di rotazione e numero massimo di giri indicato sulla lama.
Selettore dimensionale
Filtra le varianti per le due dimensioni fondamentali, poi confronta spessori, dentature e forature.
| Codice | Ø mm | Taglio B | Corpo b | Foro d | Denti Z | NL / KN | Articolo |
|---|---|---|---|---|---|---|---|
| LG1C0100 | 250 | 3,2 | 2,2 | 30 | 22 | FT01 | F03FS07559 |
| LG1C0400 | 300 | 3,2 | 2,2 | 30 | 26 | FT01 | F03FS07560 |
| LG1C1000 | 350 | 3,5 | 2,5 | 30 | 30 | FT02 | F03FS07561 |
Prima della scelta
Una volta identificata LG1C, il codice esatto dipende dai vincoli della macchina. Il portale mantiene separati questi due passaggi.
Diametro ammesso, foro e fori di trascinamento.
Taglio lungo vena / Taglio in batteria.
Spessore di taglio, corpo e numero di denti.
Regime e profondità secondo le curve della famiglia.
Domande frequenti
Risposte rapide per verificare applicazione, compatibilità e parametri prima di scegliere il codice.
La famiglia LG1C è indicata per Taglio lungo vena e Taglio in batteria. La configurazione esatta deve essere compatibile con materiale, macchina e parametri della singola variante.
Il catalogo indica: Legno tenero, Legno duro. Umidità, rivestimento e composizione del pannello o del legno vanno comunque considerati nella scelta. Per la famiglia LG1C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 22–30 denti; le macchine associate sono Squadratrici, Macchine multilama.
La famiglia è prevista per Squadratrici e Macchine multilama. Prima del montaggio vanno verificati diametro, foro, flange, trascinamento e regime ammesso. Per LG1C, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 22–30 denti.
Si parte da diametro e foro, poi si confrontano spessore di taglio, corpo, dentatura e forature. Il selettore dimensionale restringe l'elenco senza sostituire il controllo sulla macchina. Per la famiglia LG1C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 22–30 denti; le macchine associate sono Squadratrici, Macchine multilama.
Metallo duro H01K, dentatura alternata ATB 10°, angolo positivo e limitatore. Per LG1C, verificare la singola configurazione nella gamma di diametri 250–350 mm e dentature 22–30 denti.
Indicano forature e cave supplementari di trascinamento. Devono corrispondere esattamente alla flangia o all'albero della macchina; il solo foro centrale non è sufficiente. Per la famiglia LG1C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 22–30 denti; le macchine associate sono Squadratrici, Macchine multilama.
Il regime dipende dal diametro e dalla configurazione. Quando disponibile va consultata la curva della famiglia, senza superare il limite riportato sulla lama e sulla macchina. Per la famiglia LG1C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 22–30 denti; le macchine associate sono Squadratrici, Macchine multilama.
I taglienti in metallo duro possono essere riaffilati da un centro specializzato, mantenendo geometria, angoli ed equilibratura e verificando l'integrità del corpo lama. Per la famiglia LG1C il controllo specifico riguarda 3 configurazioni, diametri 250–350 mm, fori 30 mm, dentature 22–30 denti; le macchine associate sono Squadratrici, Macchine multilama.
